Estacas prancha conformadas a frio Projetos

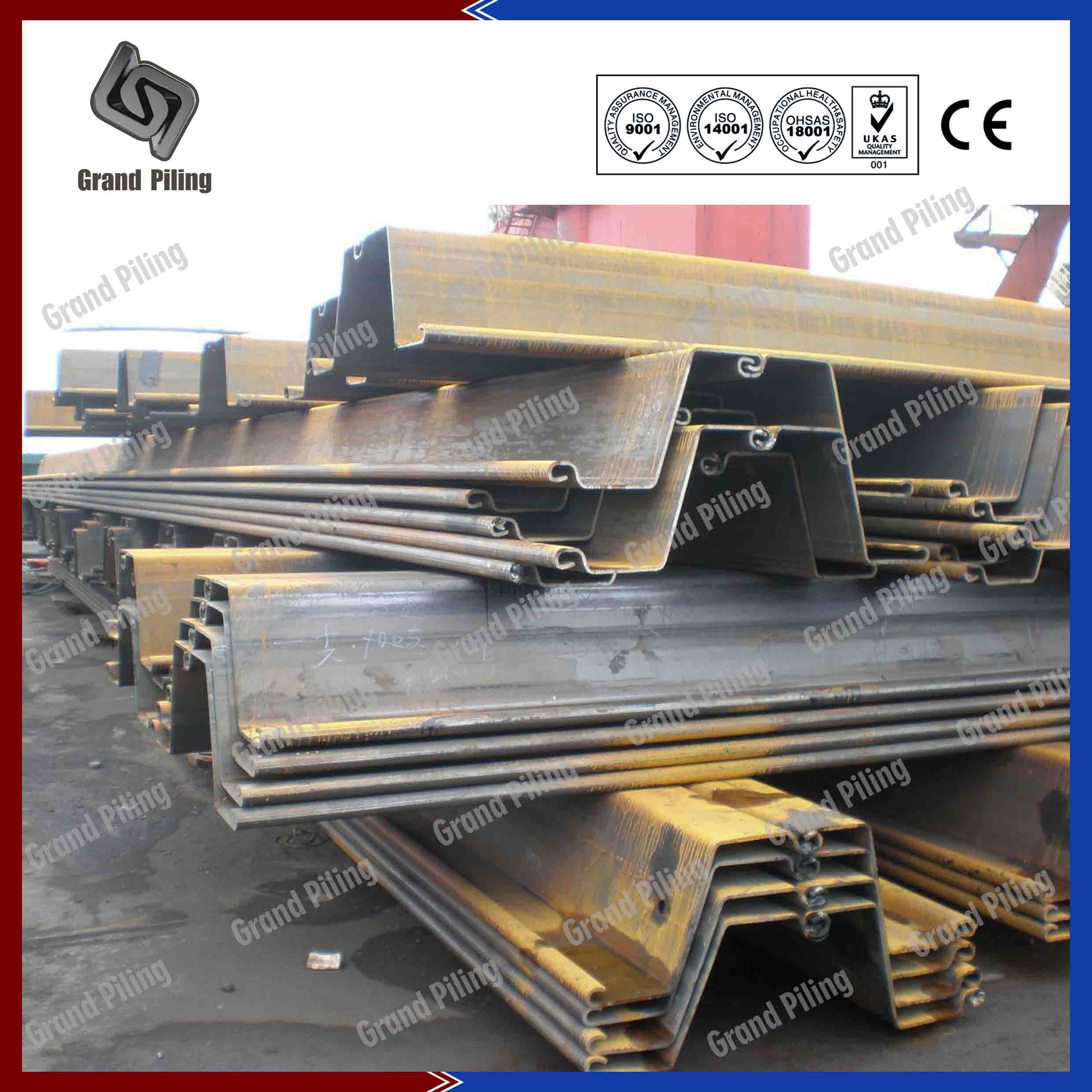

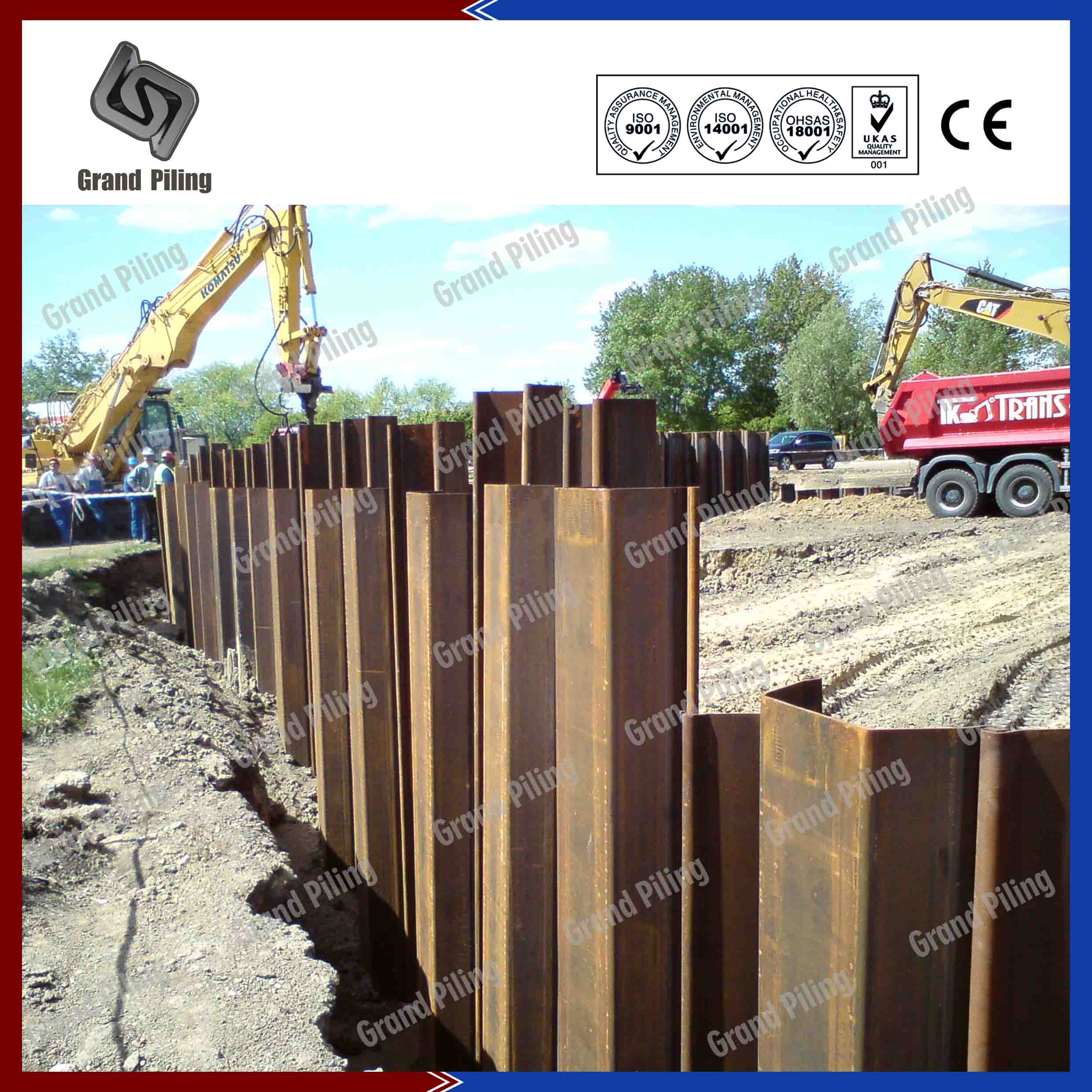

1. St Petersburg Road Construction, Rússia.

Descrição do Projeto: Devido ao piso rígido e a uma temperatura mais baixa na Rússia, GPU32-700 700x560x12mm Estaca prancha tipo U são escolhidas. Totalmente 2500 toneladas são enviadas em contêineres para o porto de São Pedro. O comprimento diferente foi usado para atender às condições do site e aos requisitos de design. Devido à natureza inclinada da escavação, as condições da parede de retenção mudaram constantemente ao longo do comprimento da parede. A instalação das estacas pranchas foi realizada vibrando as estacas pranchas ao nível requerido com um vibro martelo montado em uma grua de esteira 50T. Devido à profundidade variável do estrato duro (profundidade da rocha do leito), a pré-perfuração foi realizada para facilitar a condução da Estacas pranchas em alguns locais. As âncoras grossas foram instaladas usando uma plataforma de perfuração hidráulica horizontal. A capacidade e não. Dos níveis das âncoras do solo variaram com a profundidade da escavação. Um total de 311 âncoras foram instaladas com capacidades que variam de 400kN (para escavações rasas) a 1.000kN (para escavações mais profundas, 10.5m de profundidade).

Fotos do Projeto

Leia Mais

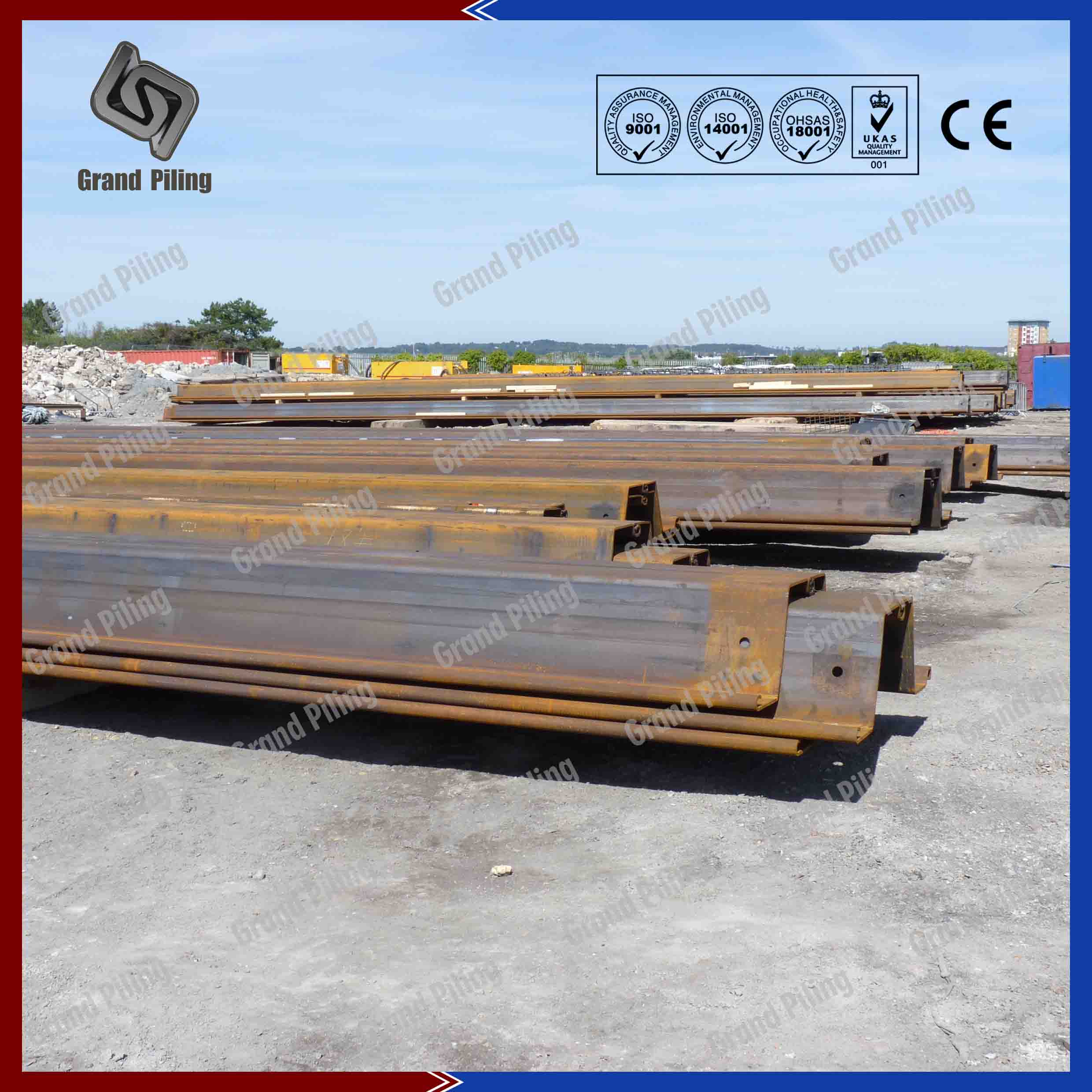

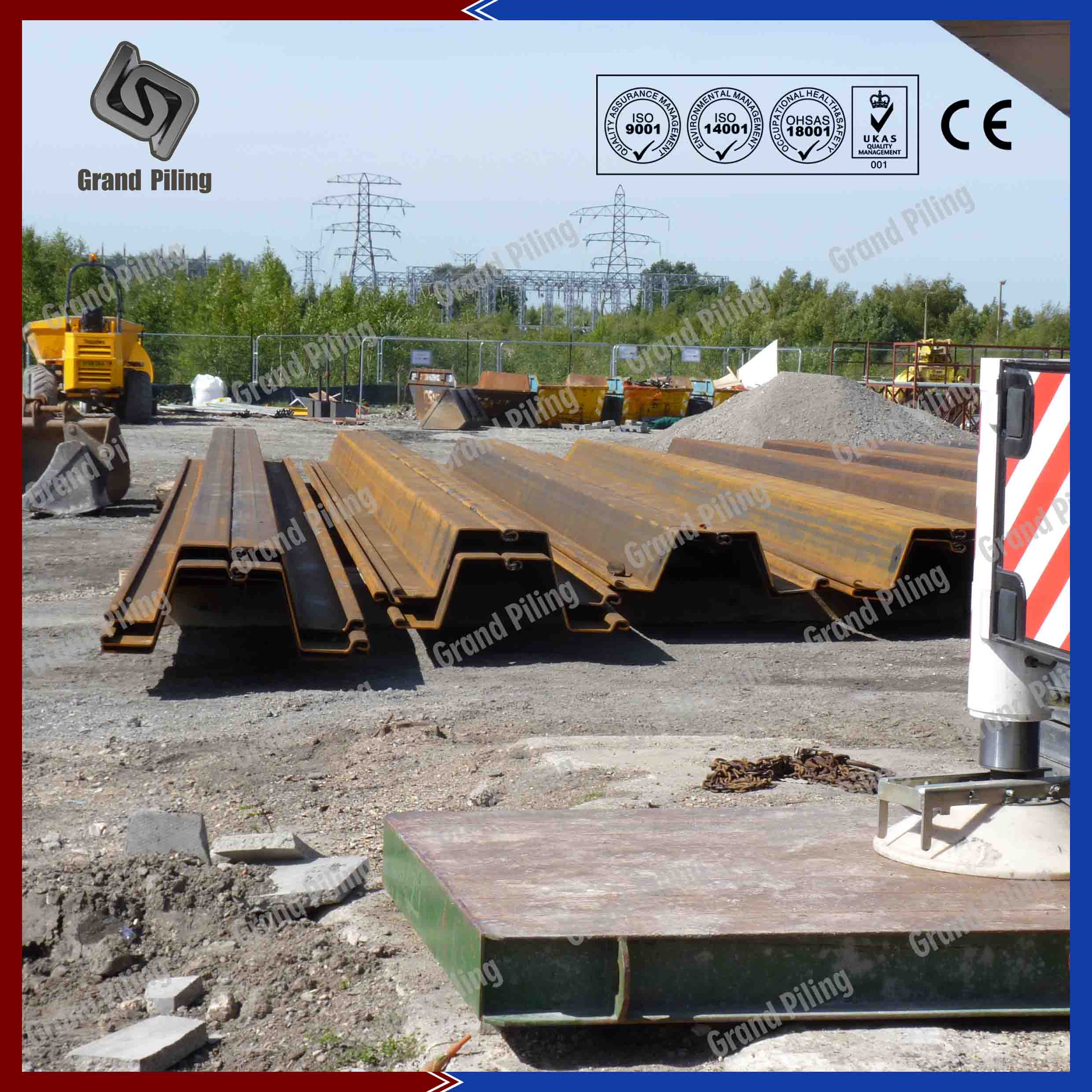

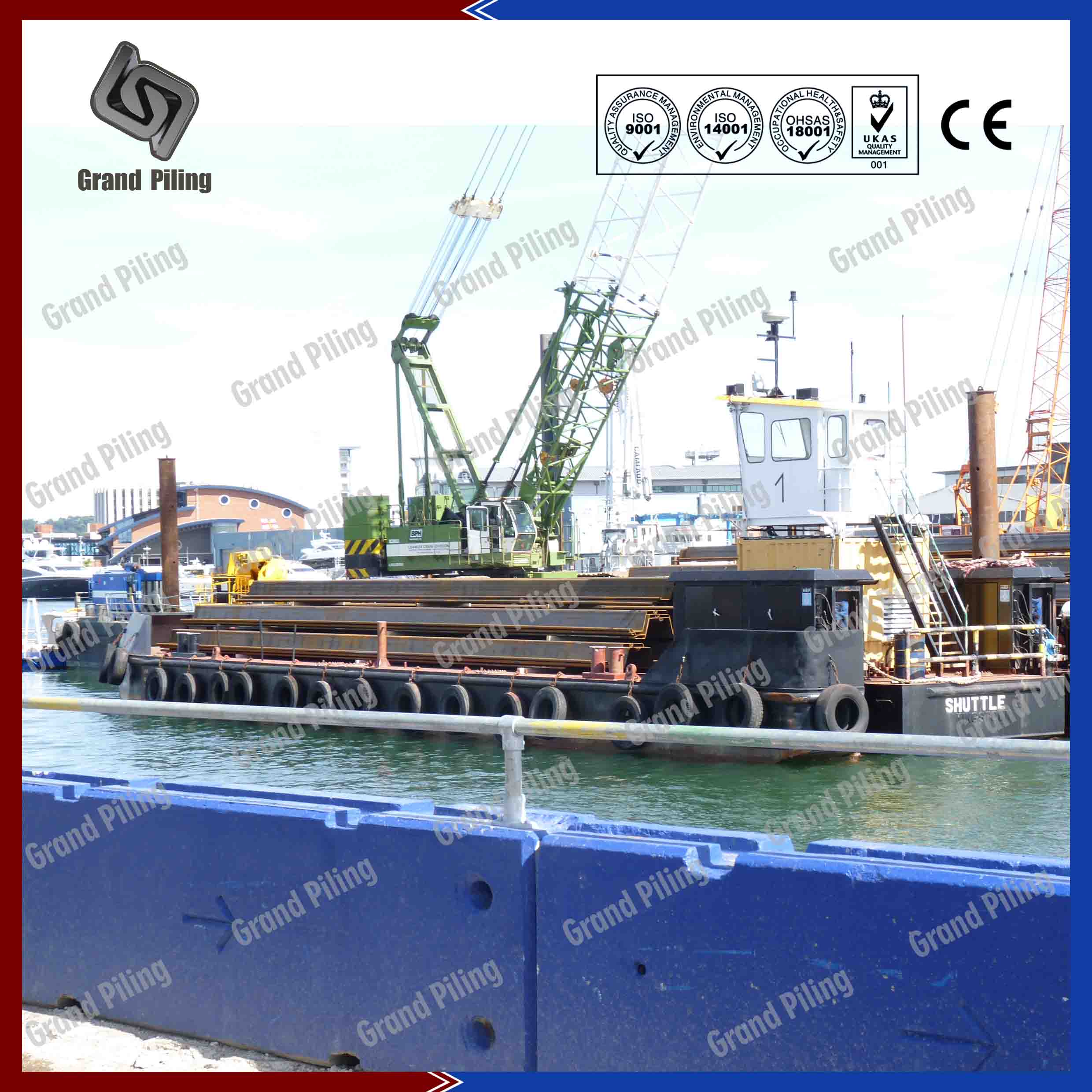

2. Convention Center Bridge-Piling, Melbourne, Austrália. 2010

Descrição do Projeto: 2510 toneladas de GPZ21 685x402x10 comprimento variando de 11,5 milhões para 20 milhões. fornecidos em pares soldadas. solos slinging holes.The consistiu em empresa de argila arenosa dura ea carga de trabalho foi 100kN. O acesso ao local de construção e materiais só foi possível por estruturas flutuantes, e um cais temporário duas milhas a montante foi utilizado para o carregamento de todas as plantas e materiais. Uma perna de estaca de ancoragem se acumulando pontão, composta por 20 uniflotes, foi construído para o transporte da planta e um empilhamento mais pontão Flote 6 foi constituído e utilizado para o transporte de materiais. A workboat 250HP foi usado para mover e posicionar os pontões.

Fotos do Projeto

Leia Mais

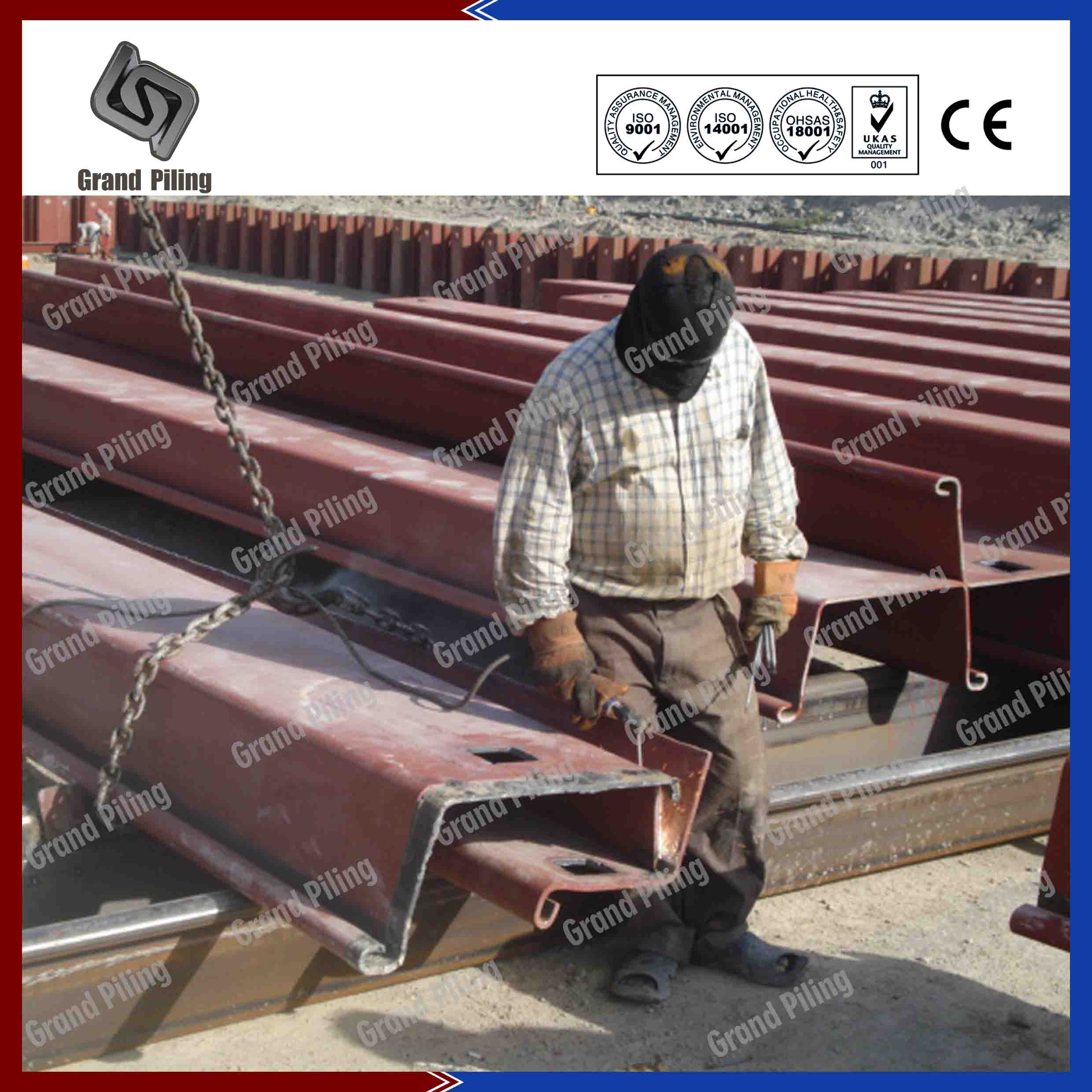

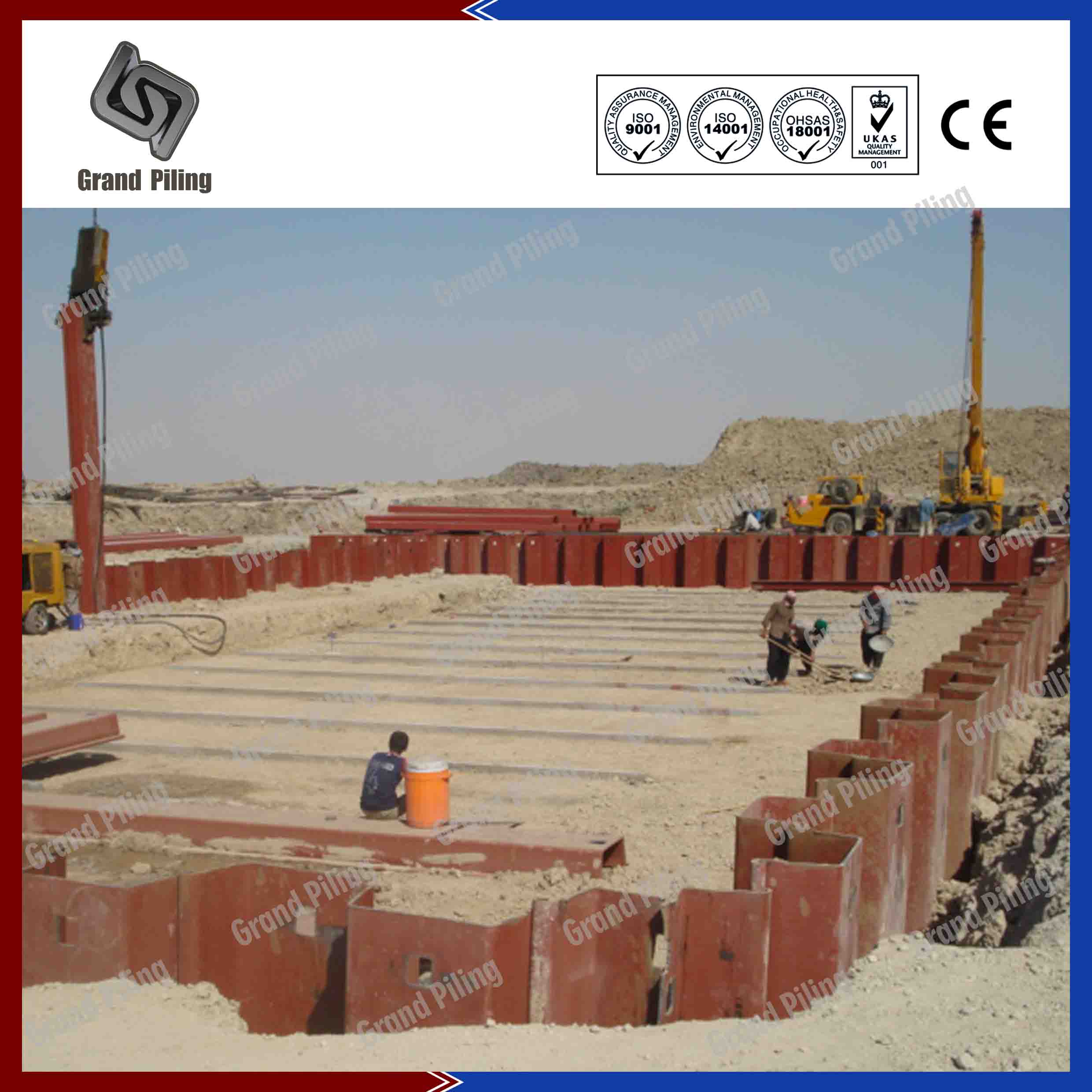

3. Projeto Punta Colonet, México.

Descrição do Projeto: Foram utilizadas 1800 toneladas de GZP18-700, GPZ26-700 neste projeto. A Gandand Piling forneceu estes Estacas pranchas em duplas soldadas e os 6 maiores metros são pintados. O revestimento especificado para estacas pranchas é para explosão a SA2.5 seguido de 2 Camadas de 250 mícrones Jotamastic 87. O revestimento foi aplicado no topo 6.3m da frente. O design do sistema Estacas pranchas foi realizado de acordo com os requisitos da BS5950-1. A corrosão foi considerada por um período de 35 anos. A capacidade do feixe waling foi projetada para manter um fator de segurança de 1,2 em condições estáticas e 1,1 em condições sísmicas.

Fotos do Projeto

Leia Mais

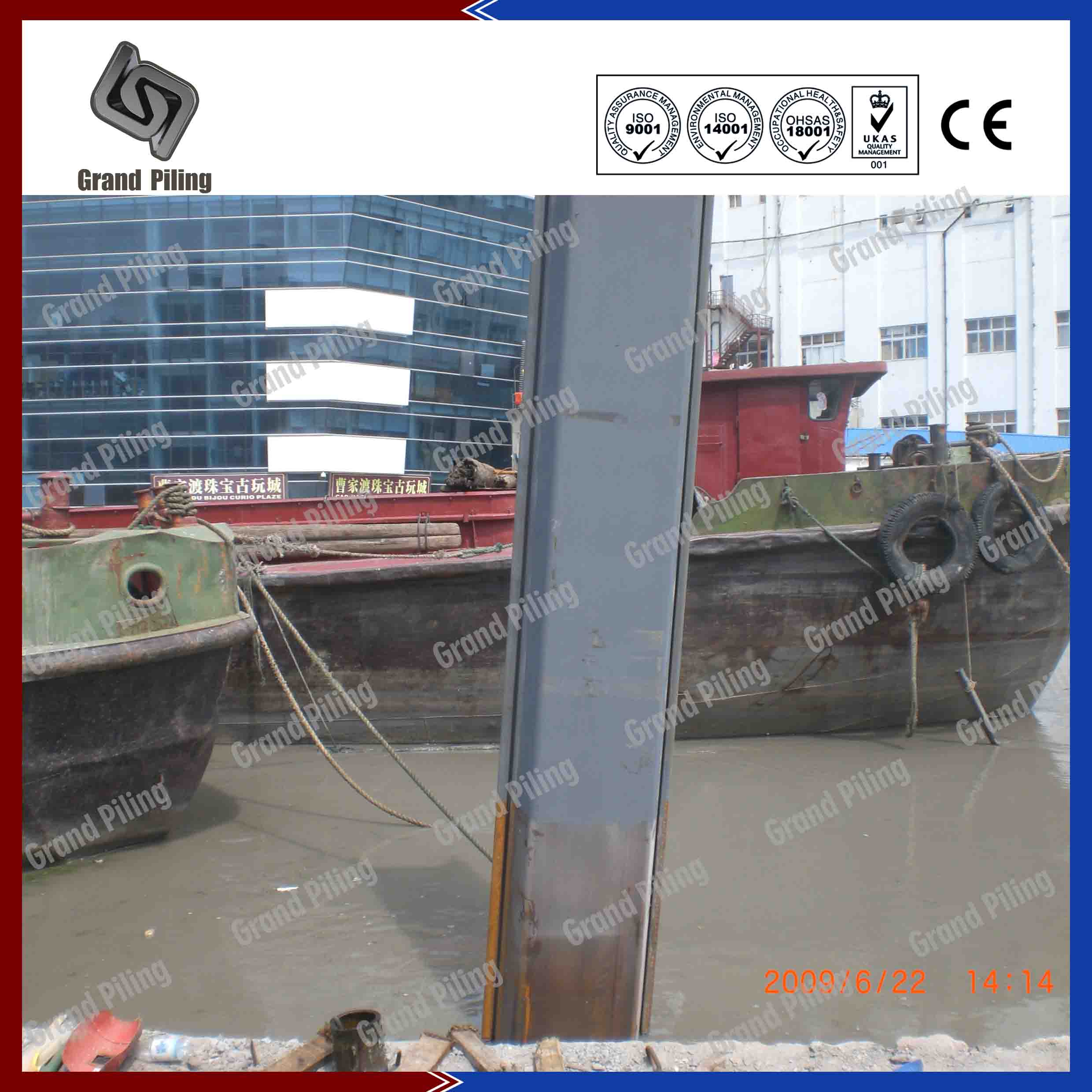

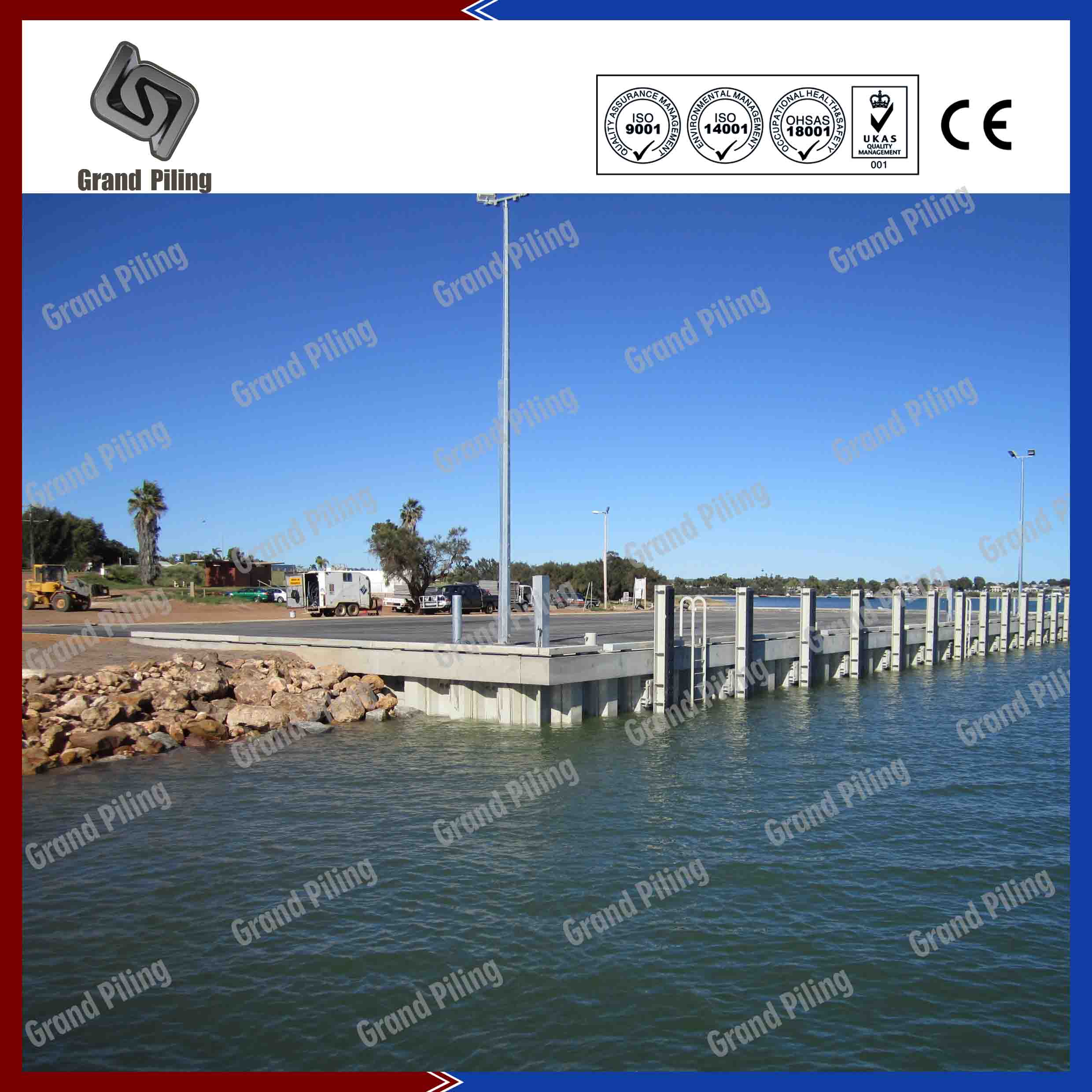

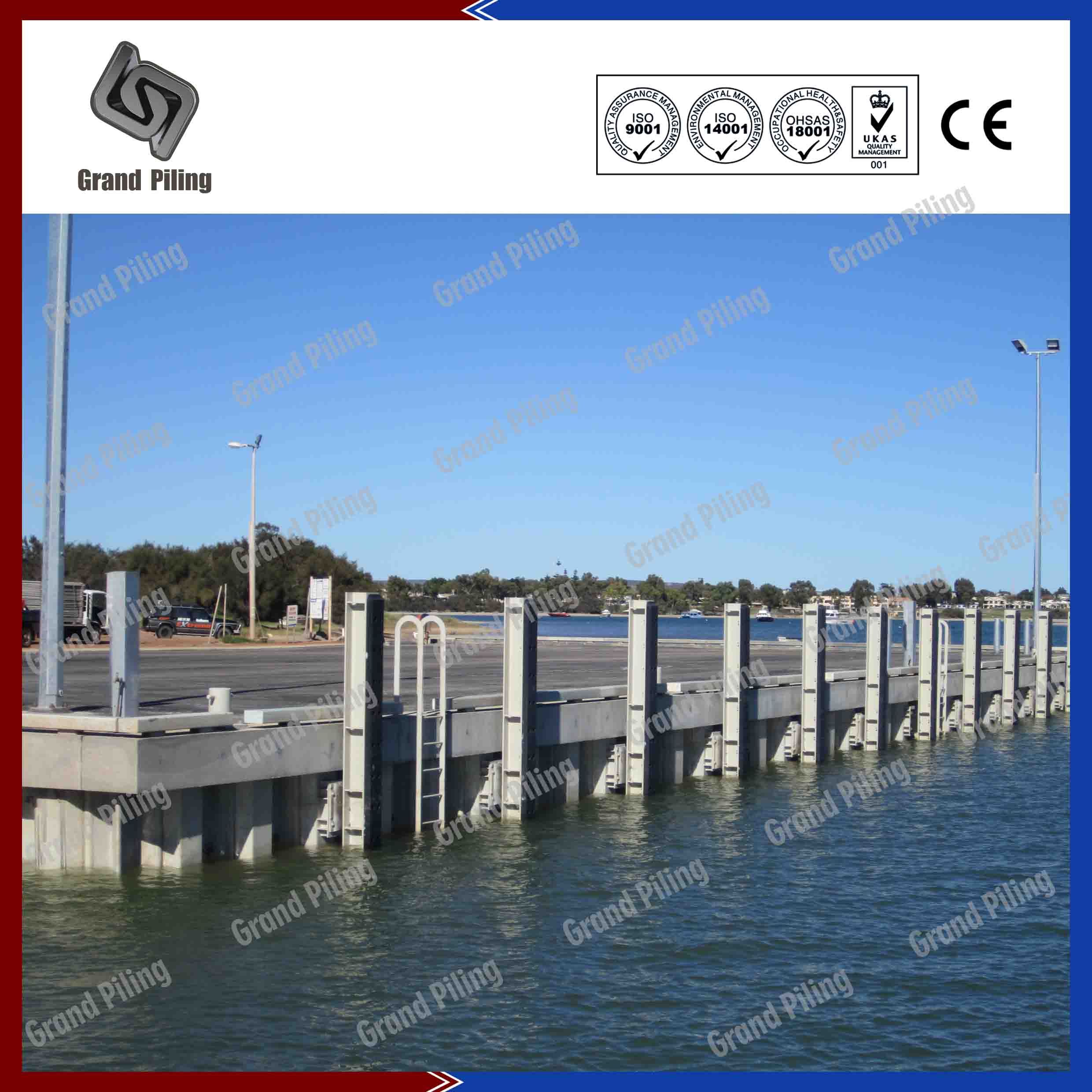

4. Portsmouth docks, Reino Unido. 2010

Descrição do Projeto: 280 toneladas de folha GPU12 empilhando usado, com 500um DFT Interzone 954 por um tempo de no mínimo 15 anos de serviço vida. Grande Empilhar jateamento e pintura das estacas-prancha tipo U inhouse, e este ganhou o Grand Empilhar um bom nome na indústria de empilhamento do Reino Unido .A abaixo fotos foi takedn um ano após a conclusão do projeto, "As estacas-prancha funciona bem, ea tinta é forte suficiente ", o empreiteiro estão muito felizes com estacas pranchas pintadas do Grand Empilhar

Fotos do Projeto

Leia Mais

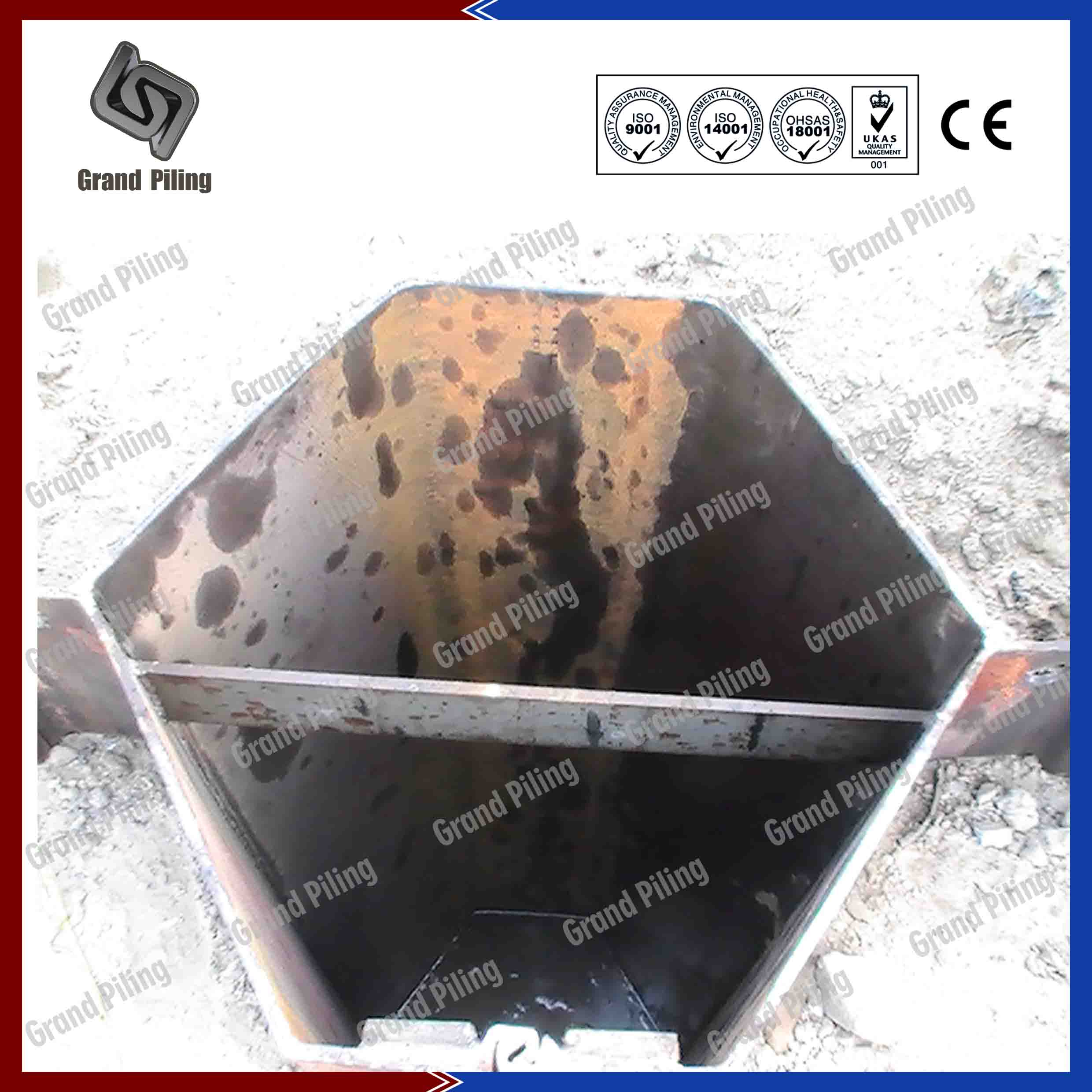

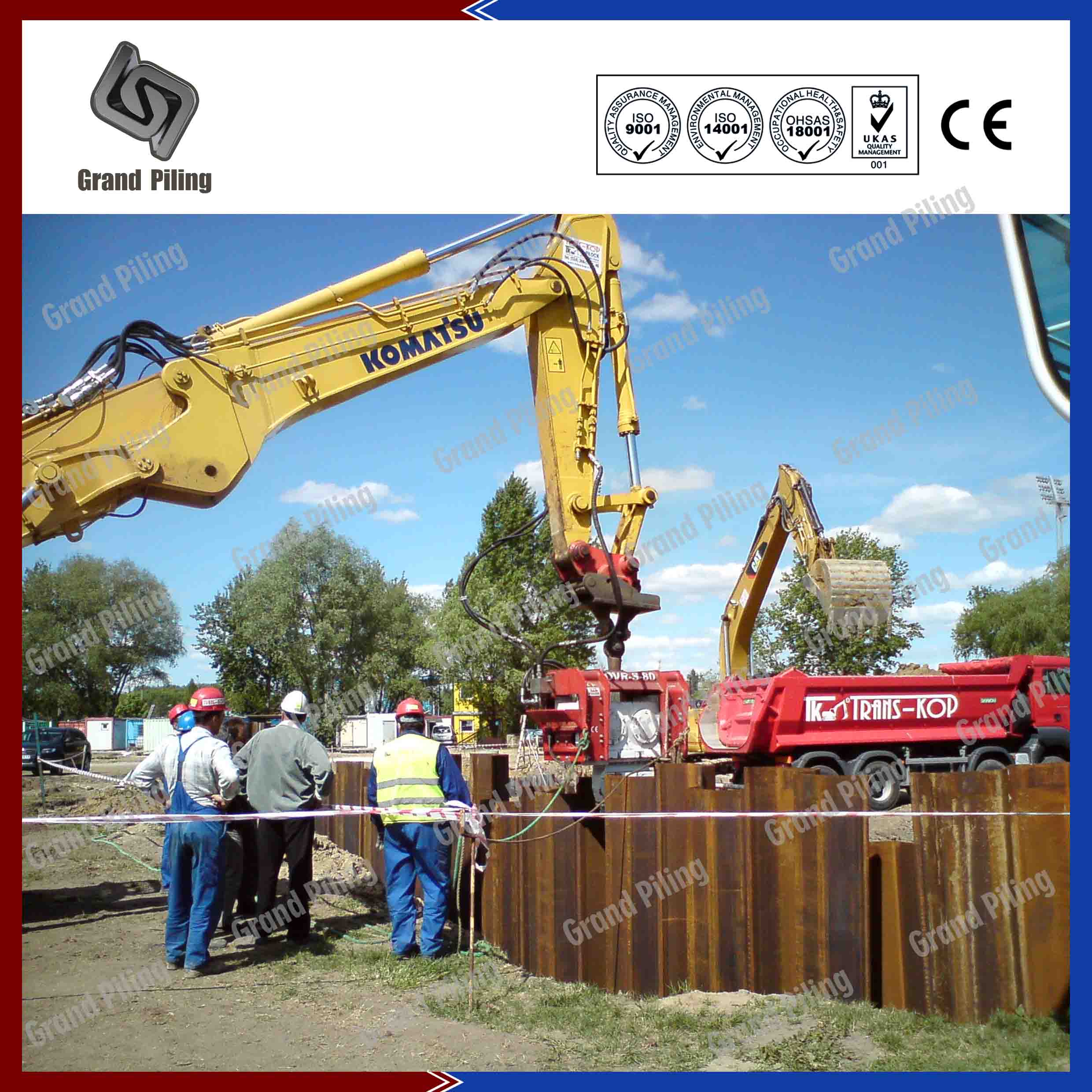

5. Projeto AI Hallaniyat Island, Omã.

Descrição do Projeto: 1870 toneladas de GPZ26-700, fornecidas em pares soldados por vasos a granel. Os clientes conversaram com o Grand Piling há meio ano antes do início do projeto. Este perfil Z Estacas pranchas foi instalado usando técnicas de engate hidráulico. Este método minimizou as vibrações que possibilitam o equipamento eletrônico SNCF sensível. O esquema foi concluído com sucesso no cronograma e dentro do orçamento e cumpriu todos os requisitos de qualidade e meio ambiente. Dois pinos foram completados dentro de duas semanas e o tráfego ferroviário foi praticamente ininterrupto; Na verdade, o primeiro muro de 54 Estacas pranchas foi aumentado para uma profundidade média de 8 metros em 5 dias úteis, incluindo alguns trabalhos temporários. Grand Piling também deu muitos conselhos sobre perfuração e manuseio de pilhas.

Fotos do Projeto

Leia Mais

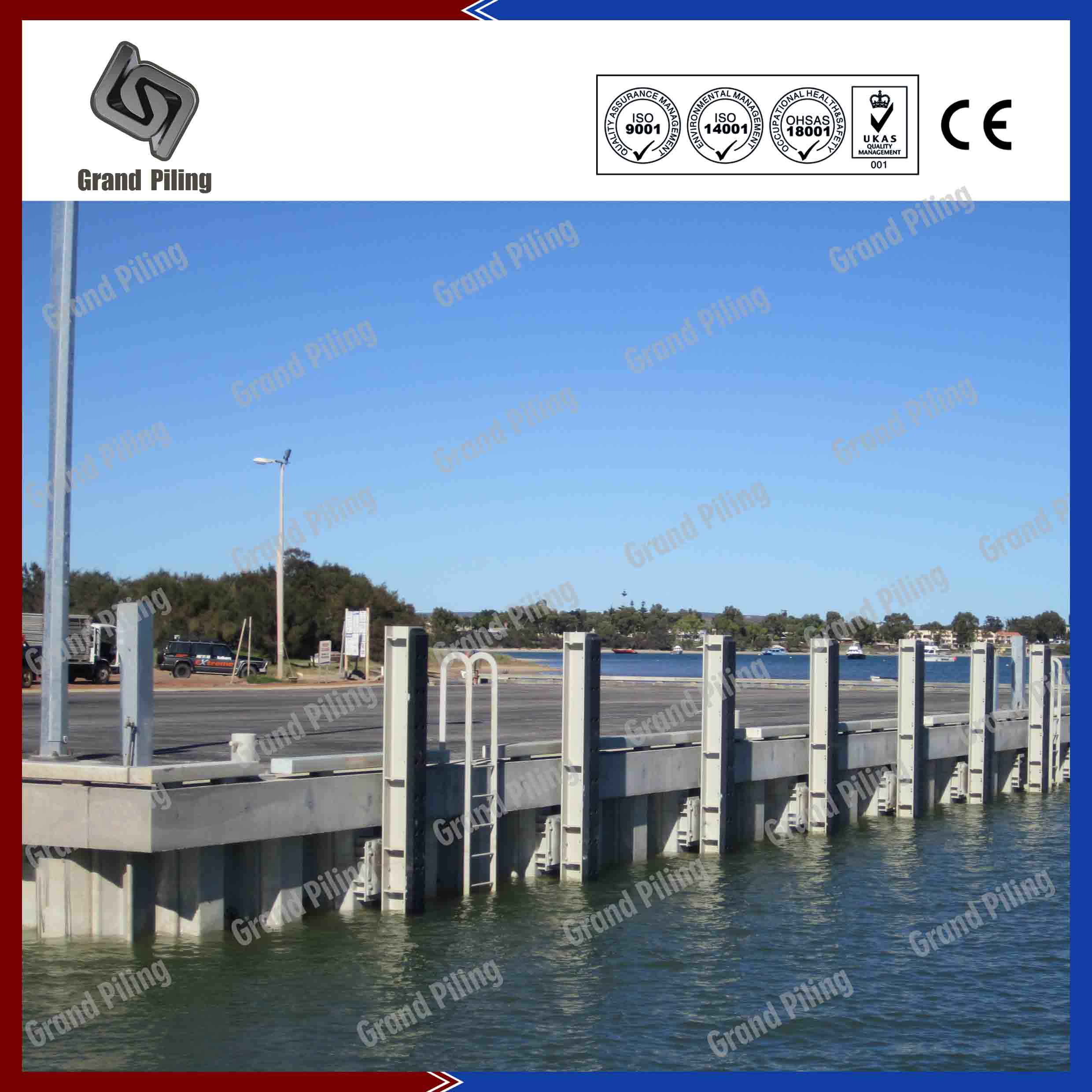

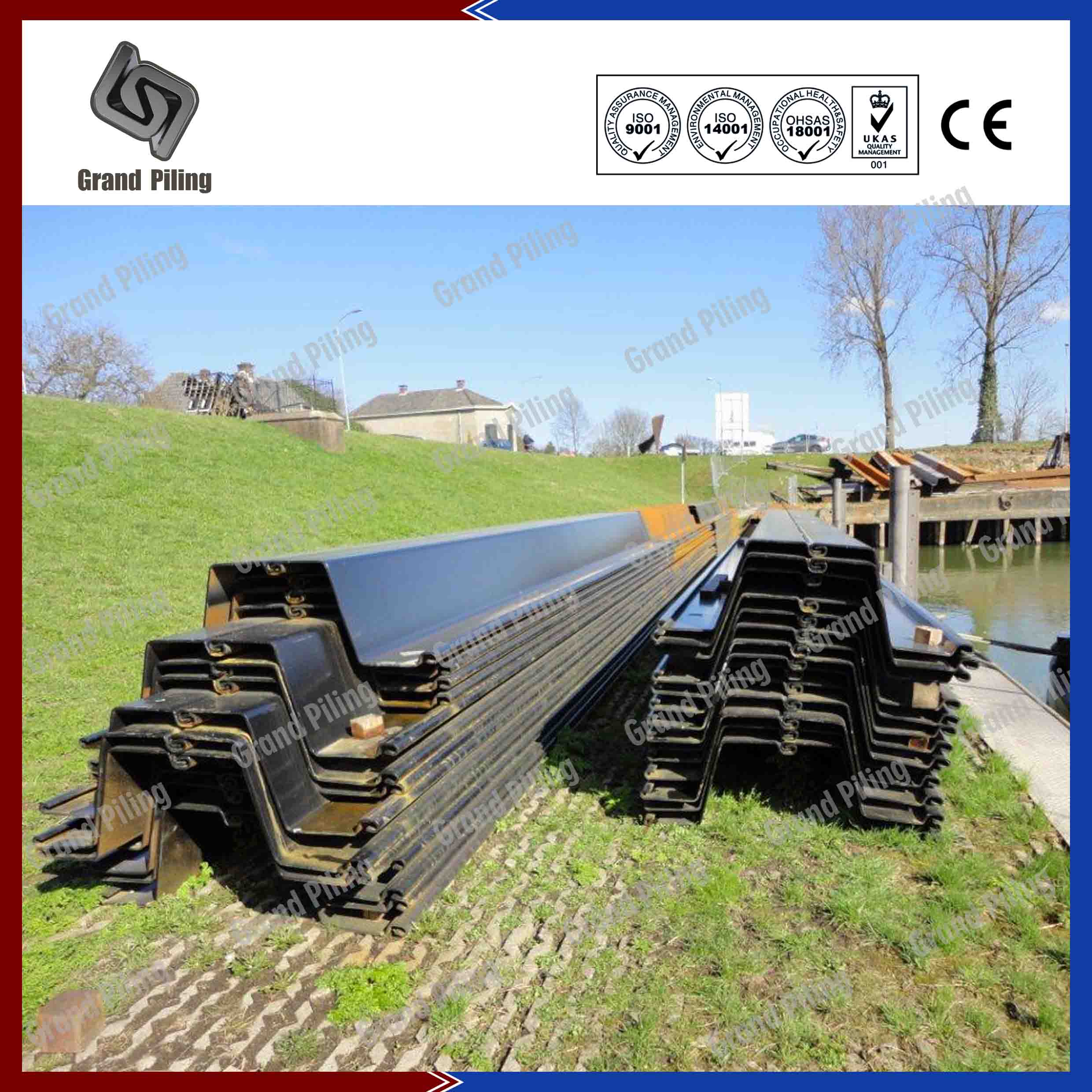

6. Projecto de Proteção Animal, Rotterdam, Holanda 2012. 2012

Descrição do Projeto: Espessura GPZ11 635x304x7mm. 1800 toneladas. comprimento de 5,8 até 11.8m. S235 entrega grade.The aço foi dividida em embarques sevral, devido ao tempo urgente solos necessários.A geralmente consistia de areia, que recobre a argila, que recobre arenito, com o lençol freático ser bastante high.The arredores do local era predominantemente residencial e aproximadamente 57% da área total de 12,100m2 foi instalado usando o silencioso Empilhar Vibration Pile Free Press. O restante foram instalados em um equipamento Bauer telescópica Líder e momento variável martelo vibratório.

Fotos do Projeto

Leia Mais

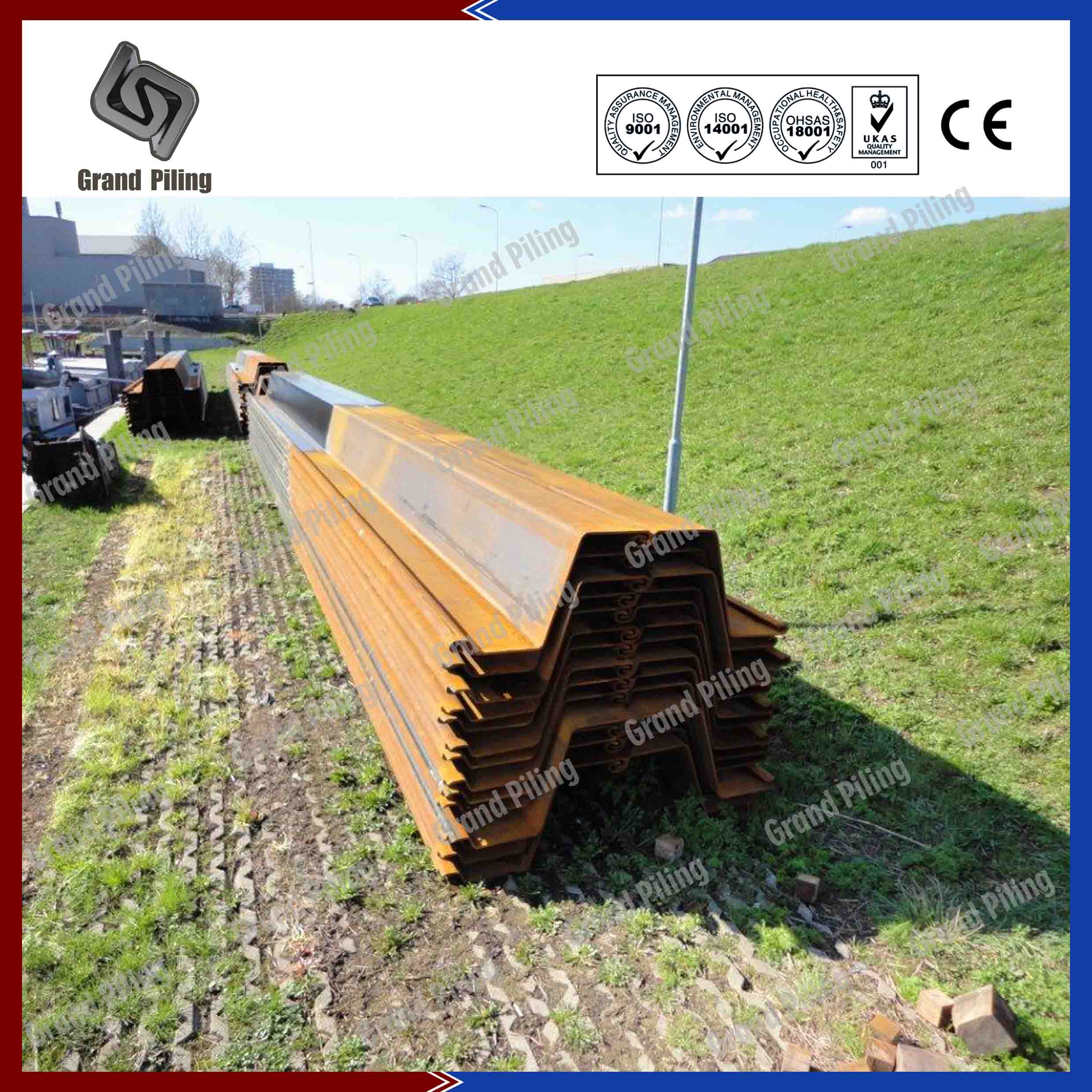

7. Amrun Offshore Piling Project, Austrália.

Descrição do Projeto: A Austrália tem sido um dos principais mercados de estacas pranchas formadas a frio. Em Perth, Adleide, Newcastle, Sydney, etc., você pode encontrar muitas secções formadas a frio. Para esses projetos de empilhamento a céu aberto, a AU25 foi, em primeiro lugar, o projeto. Com o preço mais alto e o tempo de entrega mais longo, os clientes finalmente escolheram GPU26-650 como alternativas . Totalmente 870 toneladas de seções são usadas O projeto foi dividido em duas fases: a construção de um novo barranco entre o barranco existente e o complexo habitacional adjacente. Os Estacas Pranchas tiveram que ser encaminhados para uma camada impermeável profunda, coberta por uma camada de solo relativamente densa. Devido à exigência de penetrar na camada impermeável, as estacas pranchas instaladas nos cofferdams tiveram que ter até 21,75 m de comprimento. Todos os casos de carregamento, incluindo o caso de "instalação", podem ser verificados com essas seções Estacas pranchas.

Fotos do Projeto

Leia Mais

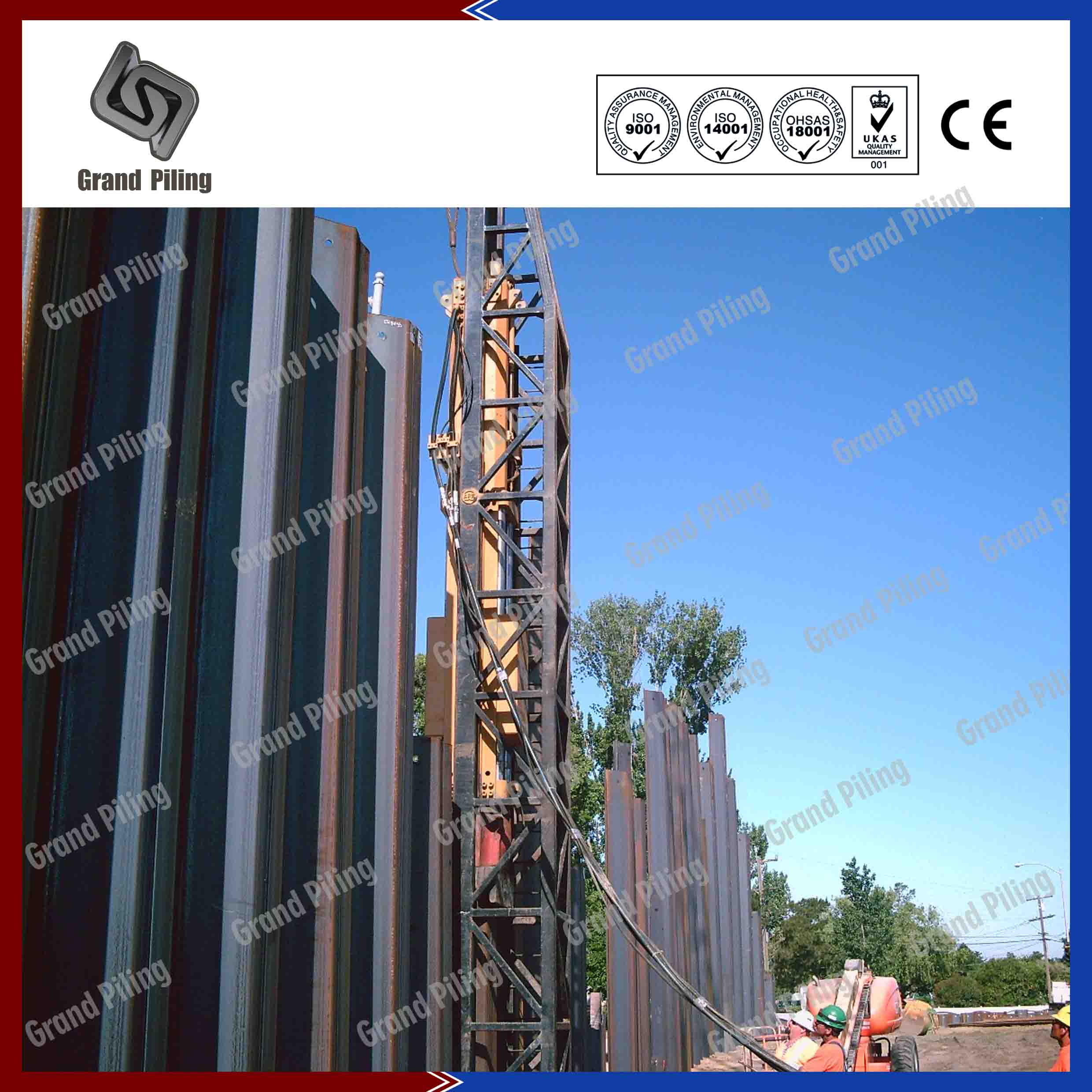

8. Projeto de irrigação de água, Venezuela.

Descrição do Projeto: Este projeto é design baseado em nosso catálogo e folhetos. Oferecemos uma nova seção GPZ 17-700, que foi aceita e encomendada pelo cliente. São necessárias 3500 toneladas em comprimento padrão de 11,8 m. Classe de aço ASTM A690, especialmente encomendado para este trabalho. As notas de aço A690 apresentaram desempenho resistente às intempéries. O trabalho foi realizado com êxito com base em uma colaboração de longo prazo com o engenheiro de design e o proprietário do projeto. Outra razão para o sucesso foi a disponibilidade no momento certo da primeira "Prática do Trabalhador do Sill Work" que pode manipular e instalar pilhas GPZ de 700 mm de largura.

Fotos do Projeto

Leia Mais

9. Inferno Canadá, Canadá. 2010

Descrição do Projeto: Totalmente 2855 toneladas de pilhas de caixas foram enviadas para o Canadá, por frete. Toda a metade é GPU25-650 GPU12-600 Estaca prancha tipo U, e metade são GPZ32-700 Estacas Pranchas de Aço, todos os trabalhos de corte e soldagem foram feitos na China.

Fotos do Projeto

Leia Mais

10. Museu de São Petersburgo, Rússia. 2009

Descrição do Projeto: 1800 toneladas de GPU14-600 600x360x10 em grau de aço S355, todos em 11.8m, recipiente embarque .Soil condições eram muito rígidos para, argilas bouldery rígidos com considerável restos enterrados de reclamações de terras anteriores. Folha acumulando com módulo de seção por volta de 1400 foi required.Major de telecomunicações, elétrica, gás e água linhas passaram pelo site. Para negociar os serviços, as estacas-pranchas foram combinados com a Universal feixe Mensagens e madeira atraso para atender as linhas de serviço. Estacas-pranchas foram interligados com o I Beam abrangendo as linhas de serviço. O acoplamento de tubo sobre as estacas-pranchas fornecida uma vedação à prova de água de toda a profundidade da escavação de 11m de profundidade.

Fotos do Projeto

Leia Mais
