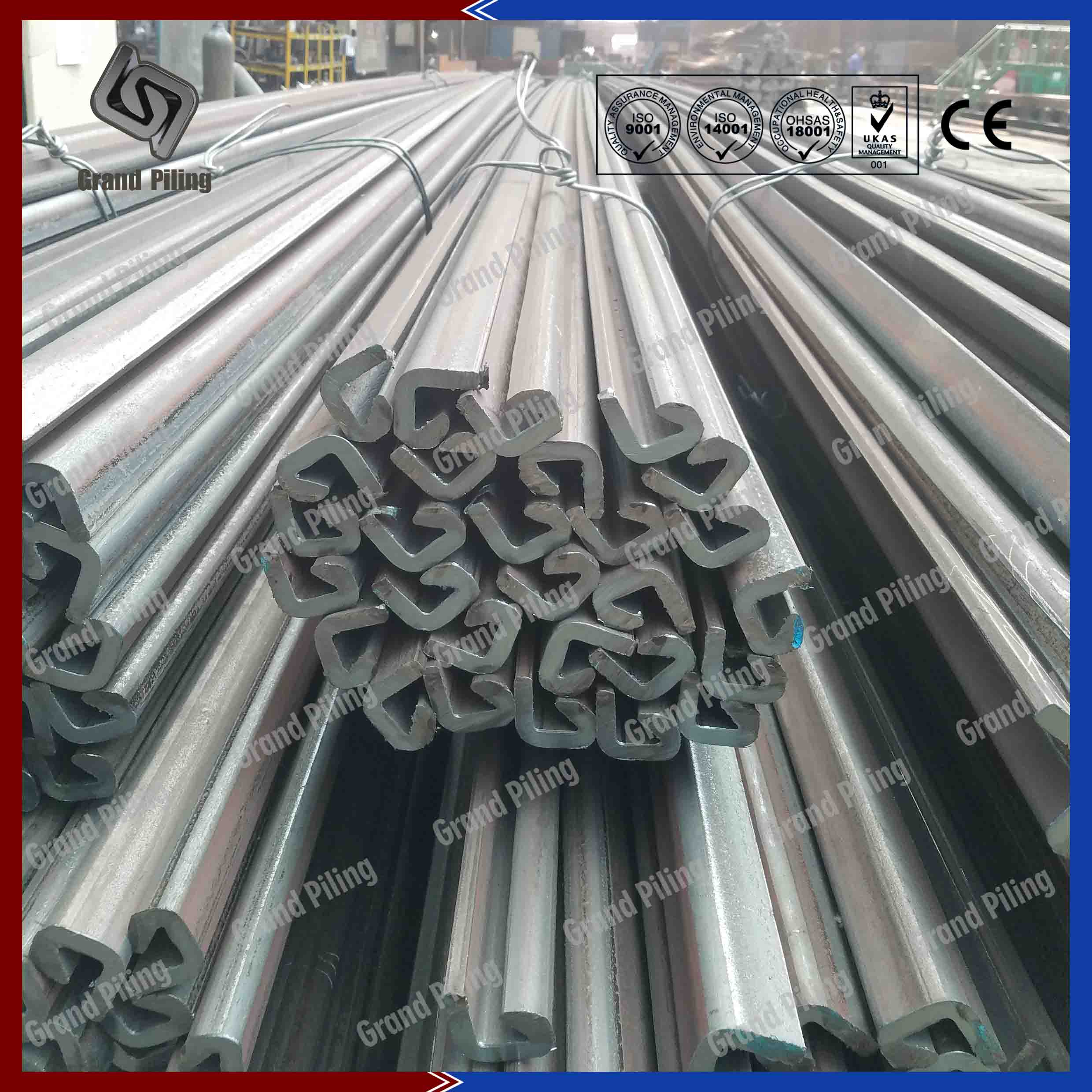

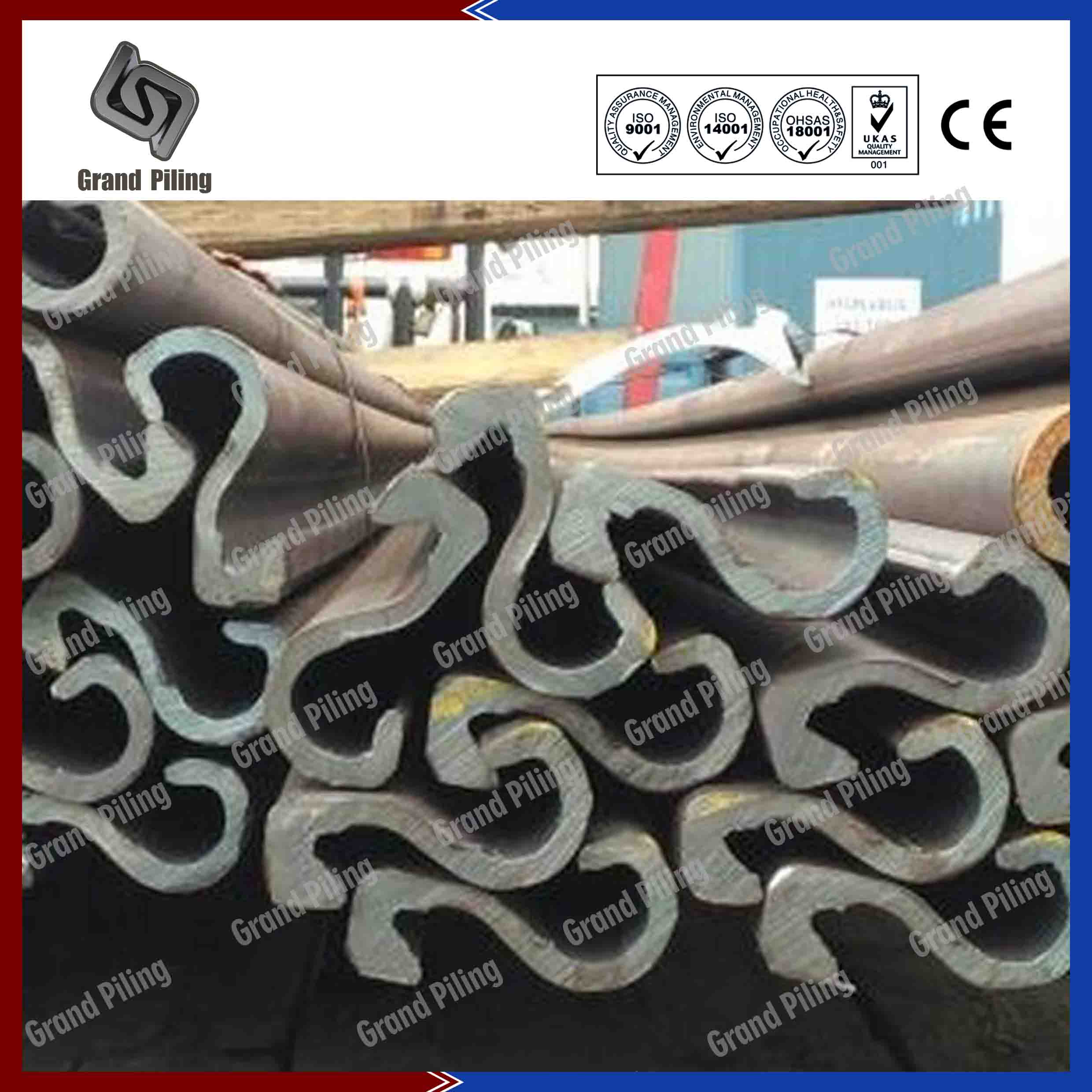

Interlocks C9 ou E22 laminados a quente

Conectores de estaca prancha laminados a frio



Parede Combinada Com Tubos

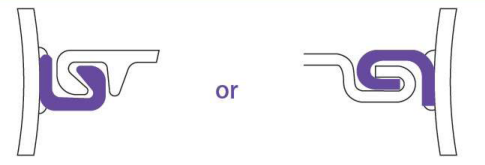

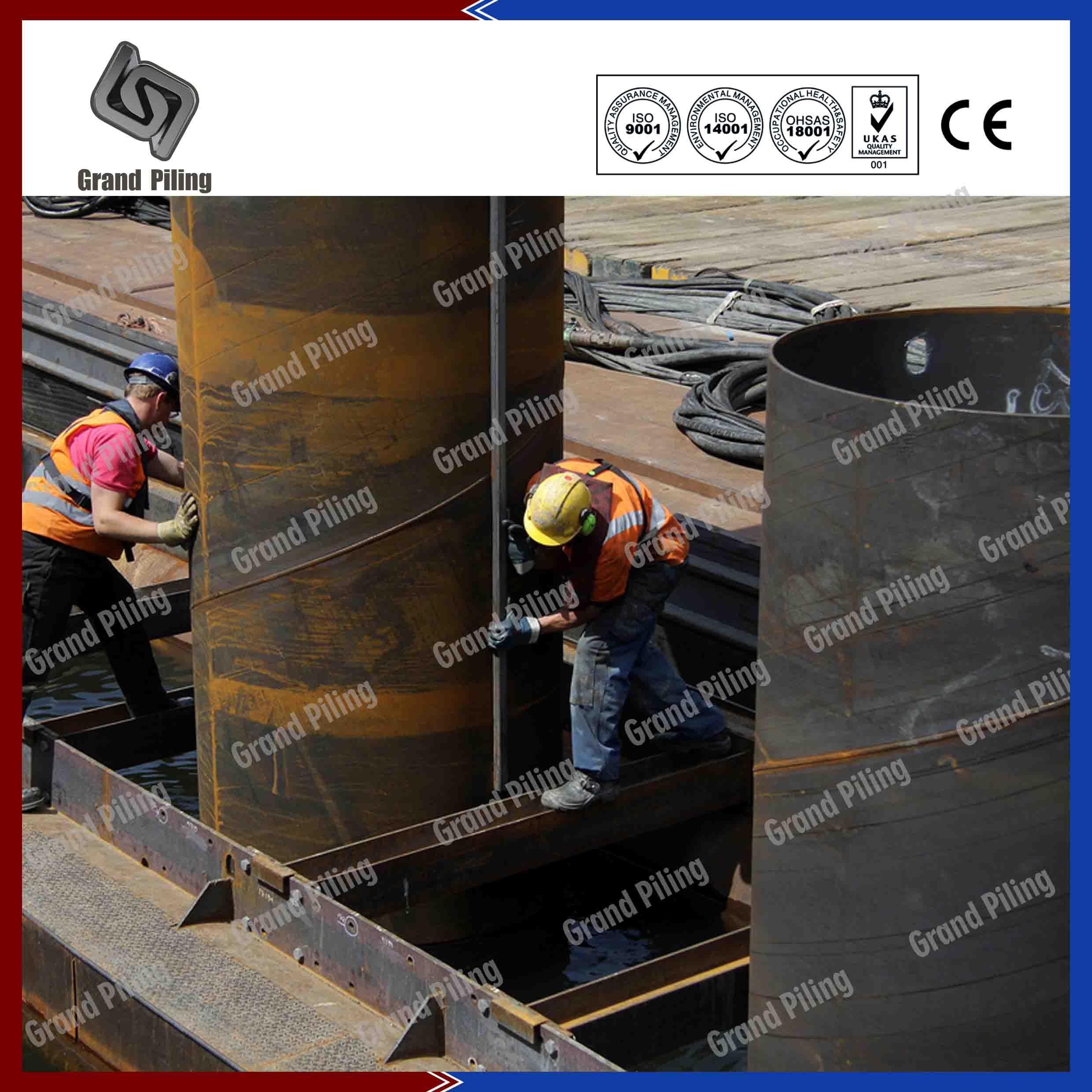

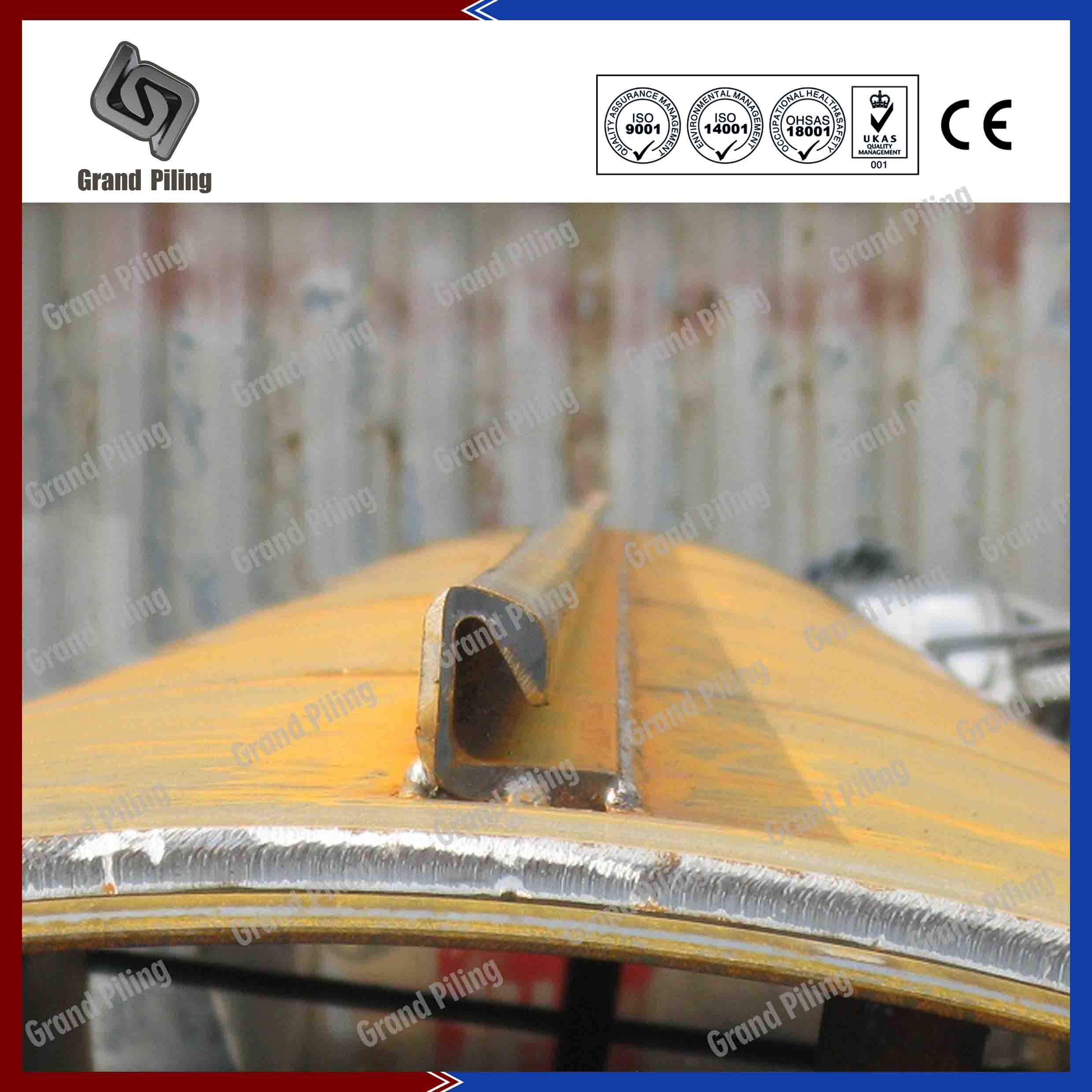

Parede combinado com estacas tubulares consiste em pilhas tubulares, travas folha pilha ou folha garras bate-estacas e estacas-pranchas. As paredes do tubo combinado pode ser pilha de tubos em espiral, tubos de aço longitudinais. Muito raramente paredes combinadas incluem ERW estacas tubulares ou tubos de aço sem costura. Conectores entalhados são soldadas ao longo do comprimento dos tubos de tubulares, de comprimento completo ou de comprimento parcial. As estacas-prancha OZ são principalmente AZ tipo quente estacas-pranchas laminadas. Empreiteiros de estacas-pranchas especialmente preferem AZ estacas-prancha como a pilha folha Intermediate para a doca da folha de pilha, construções cais, fundações profundas porque a instalação folha pilha de estacas-pranchas AZ podem ser conduzidos por duas vezes. A parede tubular combinado não só do serviço como o membro do muro de contenção, as cargas de resistência horizontal, mas também servir como pilha rolamento que resistir a cargas verticais. A folha de pilha OZ pode ser mais curto do que as pilhas tubulares e só tem as funções de retenção terra e transferência de carga. Hoje em dia os bloqueios utilizados nas pilhas combinadas têm muitas opções no mercado, C9 C14 são o acessório estacas-pranchas mais tradicional.



Nossas Principais Vantagens

Ø Nossa equipe de engenheiros de design forte irá otimizar a concepção do projeto, se um tubo de parede, parede ou combinadas, ou pilhas de caixa de tipo simplesmente Z ou U combinado. Nós vamos escolher os melhores e mais econômicas soluções para você. Paredes, por vezes combinadas com estacas tubulares não são as soluções mais económicas.

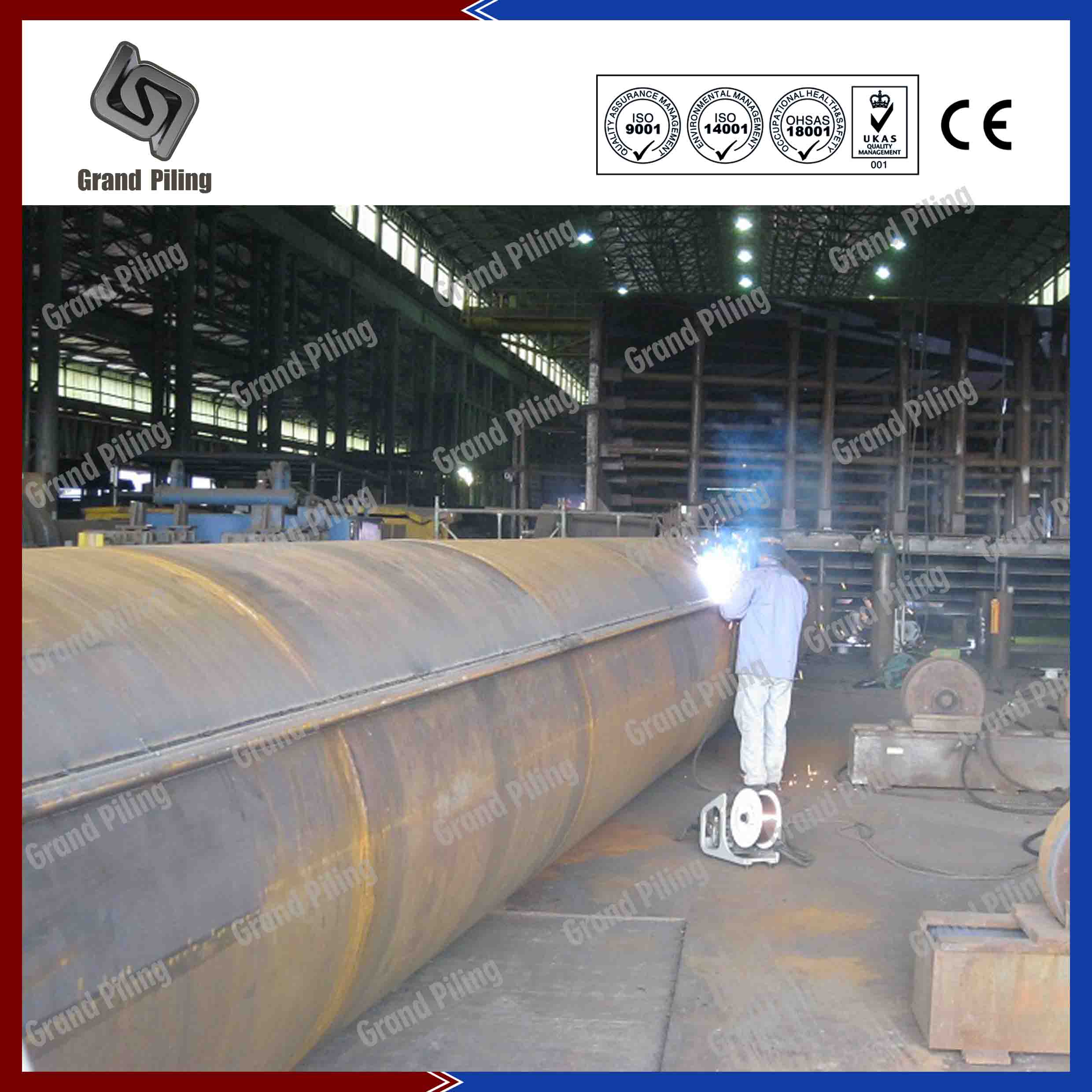

Ø Com a nossa fábrica de tubos de estacas-prancha localizado perto do porto e nossa capacidade de produção forte bate-estacas tubo, Sem limite de dimensões, Isto é especialmente importante em fundações profundas, caixões, recuperação de terras, construções Pontão, Cais de construção, folha pilha de desidratação. O maior pilha de tubos de aço temos produzido, comprimento até 100 m, diâmetro de até 3,200 milímetros. Qualquer tipo de aço, X70 ou S460 ou A690, desde que o nome dele, vamos produzir para você.
Ø Certamente nós podemos produzir pilhas de canto para ambos pilha folha laminada a quente, Larssen estacas-pranchas e estacas-pranchas laminadas a frio, então vamos soldar as pilhas esquina para grandes tubos de aço em nossa própria fábrica. Fabricações futuras. Seções cantos especiais também podem ser feitas a pedido. Fabricações futuras, como pintura, solda, etc, tudo sem nenhum problema.



Parede Combinada Com Tubos Especificações

Tubos de aço para estacas Intermediário Estaca Prancha=Double AZ18-700 Intermediário Estaca Prancha=Triple PU18
Diâmetro Espessura Width M100% I W Width M100% I W
mm mm mm kg/m2 cm4/m cm3/m mm kg/m2 cm4/m cm3/m
711 10 2171 150 86698 2439 2571 157 77612 2183
12 2171 166 98531 2772 2571 170 87604 2464
14 2171 181 110159 3099 2571 183 97423 2740
813 10 2273 154 112751 2774 2673 160 100114 2463
12 2273 172 129852 3194 2673 175 114656 2821
14 2273 189 146695 3609 2673 190 128978 3173
914 10 2374 158 144510 3162 2774 164 127753 2795
12 2374 177 167991 3676 2774 176 134848 3235
14 2374 195 191157 4183 2774 195 167673 3669
1016 12 2476 182 214016 4213 2876 184 188187 3704
14 2476 202 244795 4819 2876 201 214684 4226
16 2476 221 275202 5417 2876 217 240862 4741
1219 14 2679 212 378870 6216 3079 210 333326 5469
16 2679 234 428149 7025 3079 229 376204 6172
18 2679 256 476933 7825 3079 248 418650 6869
1600 18 3060 279 932011 11650 3460 270 827536 10344
20 3060 305 1029827 12873 3460 292 914044 11426
22 3060 330 1126894 14086 3460 314 999889 12499
1800 18 3260 290 1243339 13815 3660 279 1110548 12339
20 3260 316 1375132 15279 3660 303 1227937 13644
22 3260 343 1506029 16734 3660 327 1344528 12499
2000 20 3460 326 1777489 17775 3860 313 1596226 15962
22 3460 354 1947882 19479 3860 338 1748961 17490
24 3460 382 2117233 21172 3860 363 1900763 19008
2200 21 3660 350 2345823 21326 4060 335 2117496 19250
23 3660 379 2560881 23281 4060 361 2311366 21012
25 3660 408 2774744 25225 4060 387 2504159 22765
2500 21 3960 363 3186179 25489 4360 347 2896465 23172
23 3960 393 3479998 27840 4360 375 3163328 25307
25 3960 424 3772384 30179 4360 403 3428890 27431

Nota: Esta tabela é apenas parte dos nossos tamanhos. Temos mais de 1000 tamanhos diferentes. Nós podemos ajustar nossa máquina para produzir em qualquer largura, altura e espessura. Entre em contato conosco se seu tamanho não estiver na tabela acima.
