Fotos de Produtos

Laminados a Frio Tipo Omega
Laminados a Frio Tipo Omega
Laminados a Frio Tipo Omega
Laminados a Frio Tipo Omega

Omega Tipo Estaca Prancha

Omega Tipo Estaca Prancha tem vários outros nomes em diferentes mercados, como o tipo de bandeja da folha pilha no mercado norte-americano, chapéu de folha tipo pilha para o Japão e Coréia, L tipo de estacas-prancha, S folha pilha tipo para Europa estacas-prancha. Tipo Omega estacas-pranchas são usados principalmente na China e na Ásia, inventado por folha pilha Oriental. Todas as estacas-prancha tipo pan são leves folha calibre empilhamento, com propriedades menores do que outras dimensões e especificações. As estacas-prancha tipo chapéu são destinados a paredes carregadas curtas e leves, como valas de drenagem, muros de arrimo para casa particular, e cursos de ouro. A folha de pilha tipo Omega tem uma forma de chapéu secções transversais com áreas das secções relativamente finas, mas maiores. Isso permite a implementação eficiente do trabalho cravação de estacas, o que pode garantir a confiabilidade estrutural maior e mais economicamente. China folha pilha é mais rígida do que U ou perfis em Z, empreiteiros estacas-pranchas pode controlar a deformação pilha com mais facilidade. Como resultado, as seções chapéu pode ser conduzido em uma extensão muito longo.

As travas estão na parte mais exterior do L / S tipo de estacas-prancha, o eixo neutro de cada pilha é mesmo com toda a parede estacas-pranchas. Isto significa que a relação L / S folha tipo pilha pode exibir os seus desempenhos estruturais em diferentes condições do solo. Às vezes, China estacas-prancha pode ser manuseado e instalado com pequeno martelo ou plataforma ou driver. A pilha de folha tipo pan é um produto de aço estrutural que incorporam a tecnologia de fabricação de estacas-pranchas e tecnologia de aplicação relativas a obras de construção. Tipo Hat estacas-pranchas vai ajudar a reduzir a folha empilhando custos e preços de estacas-pranchas.



Nossas Vantagens

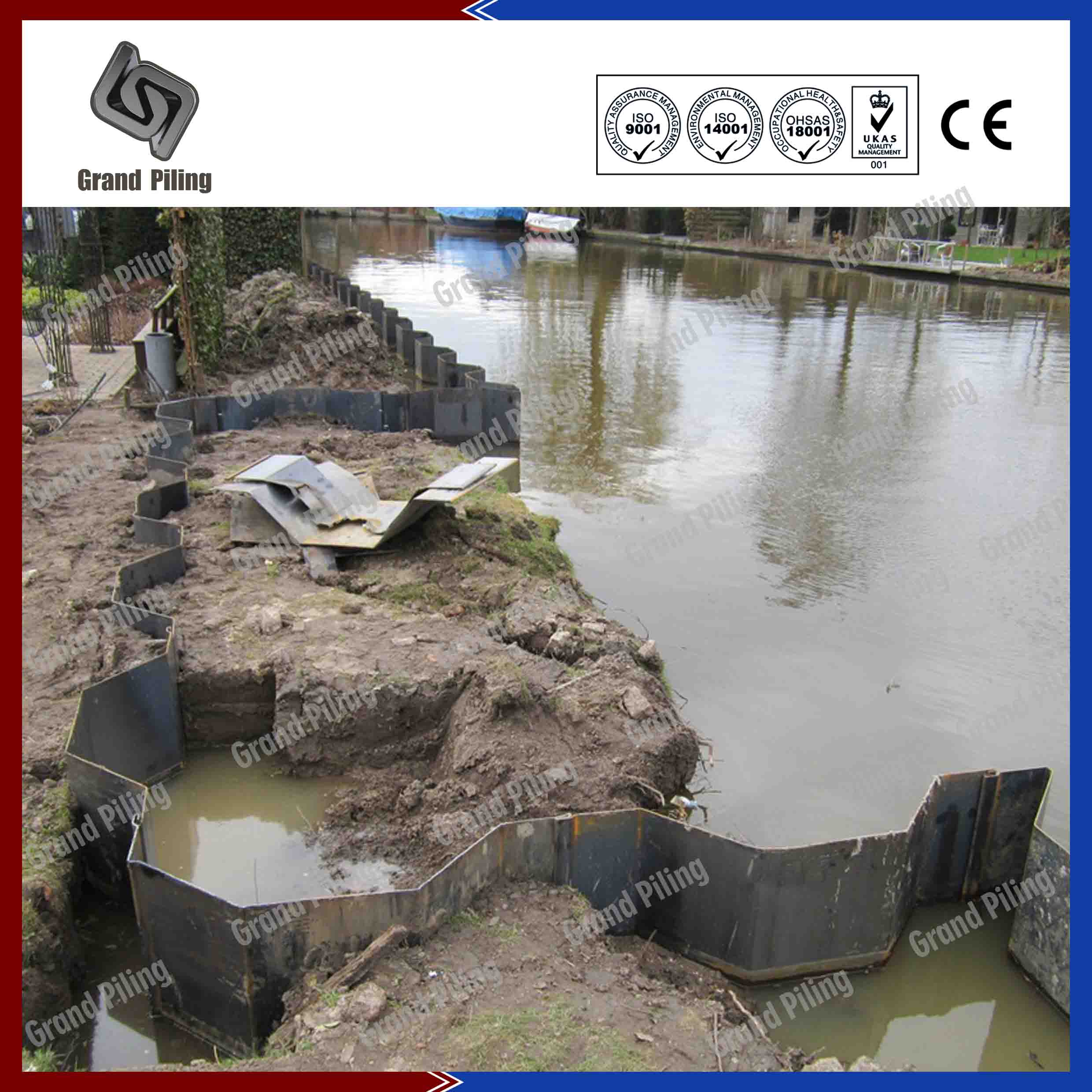

Ø Tipo L ou tipo S folha de pilha, ou folha de omega pilhas em sua maioria são utilizados para a protecção das margens do rio, onde o espaço é pequeno. ou também pode ser utilizado como parede de homem morto ou parede ancorada para segurar a parede banco estacas-pranchas principal. China estacas-prancha pode produzir várias especificações.
Ø Tipo Omega chapa de aço pilha tem largura maior, e menor espessura, de modo muito claro, e muito popular no mercado da Europa Ocidental. Folha fornecedor pilha na China continuar essa tradição.
Ø Nossas máquinas pilha de folha pode ser ajustado para cumprir todos os seus requisitos de projeto, como suportando pilha de folha, folha pilha de desidratação.
Ø Nós podemos fornecer sugestões sobre martelos folha pilha, máquina de pilar de chapa, folha, motorista de pilha pilha plataforma folha etc. acessórios estacas-pranchas e produtos relativos. E estamos muito familiarizados com a construção de estacas-prancha.

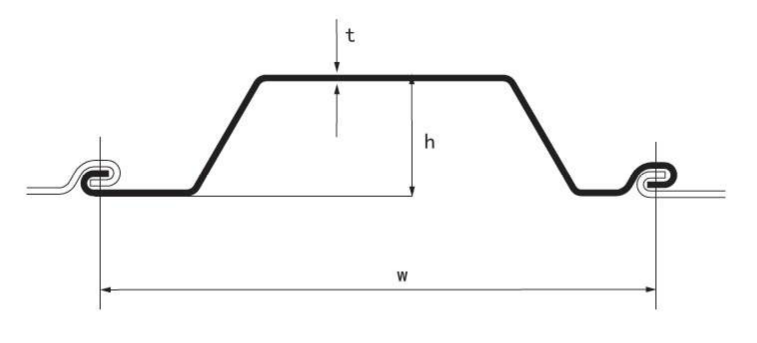

Perfis Estaca Prancha

Section Dimensions Mass Moment of inertia Modulus of Section
Width Height Thickness Per pile Wall
w h t
mm mm mm kg/m kg/m2 cm4/m cm3/m
GPL 333-3 333 37 3 10.78 32.39 84 42
GPL 333-3.5 333 38 3.5 12.58 37.77 98 48
GPL 333-4 333 39 4 14.38 43.18 112 54
GPL 333-5 333 74 5 21.66 65 642 167
GPL 333-6 333 75 6 25.9 77.77 766 196
GPL 434-3.5 434 38 3.5 14.39 33.15 98 52
GPL 494-5 494 74 5 28.02 56.72 621 156
GPL 494-6 494 75 6 33.53 67.88 747 186
GPL 600-3 600 127 3 19.73 32.9 1038 156
GPL 600-3.5 600 128 3.5 23.08 38.3 1215 183
GPL 600-4 600 128 4 26.15 43.58 830 124
GPL 600-5 600 129 5 32.72 54.1 1728 257
GPL 600-6 600 130 6 38.8 64.6 2067 306
GPL 660-3 660 89 3 19.4 29.4 500 112
GPL 660-4 660 90 4 25.8 39.2 666 147
GPL 660-5 660 91 5 32.2 48.8 831 181
GPL 700-4 700 146 4 30.8 44 1945 265
GPL 700-5 700 148 5 39.4 56.2 2576 343
GPL 700-6 700 148 6 46.2 66 3080 410
GPL 700-7 700 150 7 54.34 77.6 3591 474
GPL 700-7.5 700 151 7.5 58.22 83.17 3846 507
GPL 700-8 700 151 8 61.9 88.45 4100 540
GPL 711-3 711 125 3 23.5 33.1 1244 199
GPL 711-4 711 126 4 31.3 44 1655 261
GPL 711-5 711 127 5 39 54.9 2063 322
GPL 750a-4 750 250 4 37.4 49.9 6535 511
GPL 750a-5 750 251 5 46.6 62.2 8142 632
GPL 750a-6 750 252 6 55.7 74.3 9732 750
GPL 750a-7 750 253 7 68.6 91.5 11880 956
GPL 750a-8 750 254 8 78.6 104.8 13586 1093
GPL 750b-6 750 283 6 57.46 76.6 11375 788
GPL 750b-7 750 284 7 67 89.3 13263 912
GPL 750b-8 750 285 8 76.6 102 15170 1044
GPL 804-6 804 295 6 60.4 75.1 12059 803
GPL 804-7 804 296 7 70.4 87.5 14030 934
GPL 804-8 804 297 8 80.3 99.8 15995 1063
GPL 813-4 813 293 4 39 48 7897 537
GPL 813-5 813 294 5 48.7 59.9 9858 669
GPL 813-6 813 295 6 58.3 71.8 11813 801
GPL 840-6 840 250 6 57.46 68.4 7832 617
GPL 840-7 840 251 7 67 79.76 9128 718
GPL 840-8 840 252 8 76.61 91.2 10474 817
GPL 900-5 900 310 5 55.8 62 12276 785
GPL 900-6 900 310 6 66.6 74 13684 891
GPL 900-7a 900 310 7 77.4 86 16013 1042
GPL 900-7b 900 350 7 81 91 20805 1205
GPL 900-8a 900 310 8 88.5 98.3 18306 1184
GPL 900-8b 900 350 8 93.6 104 23715 1365
GPL 900-8.8 900 230 8.8 86.4 96 10500 902
GPL 900-9 900 350 9 104.4 116 36635 1525
GPL 900-10.3 900 300 10.3 113 126 24400 1610
GPL 900-12.5 900 368 12.5 147 163 45000 2450
GPL 900-14 900 370 14 167 186 51100 2760
GPL 921-4 921 252 4 39 42.3 5101 404
GPL 921-5 921 253 5 48.7 52.8 6363 504
GPL 921-6 921 254 6 58.3 63.3 7620 600

Nota: Esta tabela é apenas parte dos nossos tamanhos. Temos mais de 1000 tamanhos diferentes. Nós podemos ajustar nossa máquina para produzir em qualquer largura, altura e espessura. Entre em contato conosco se seu tamanho não estiver na tabela acima.
