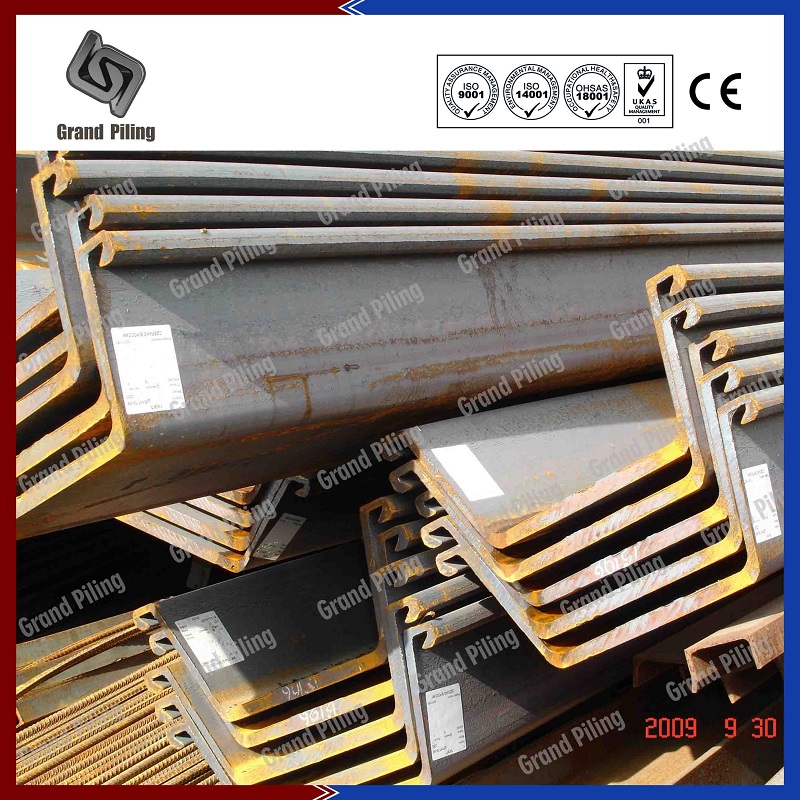

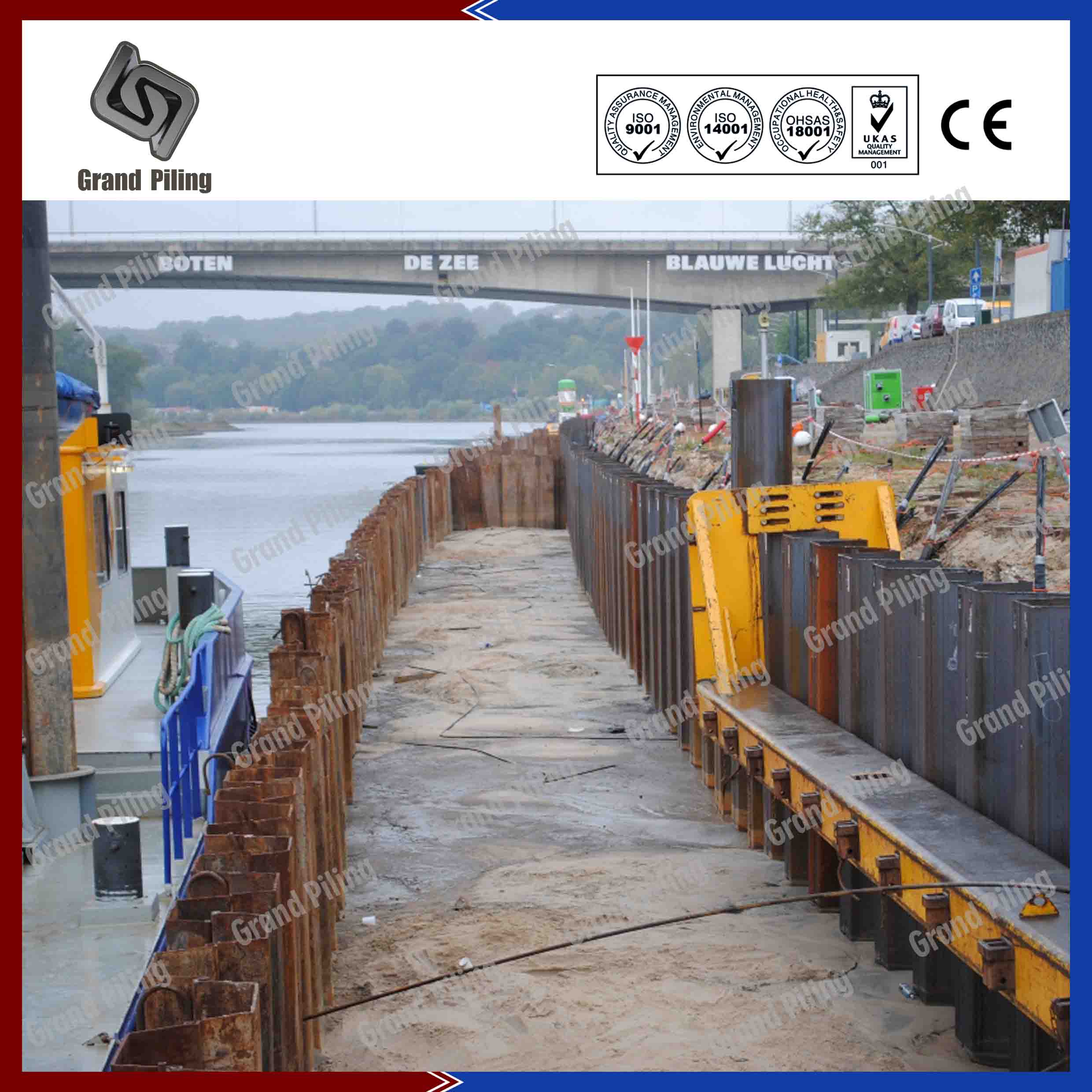

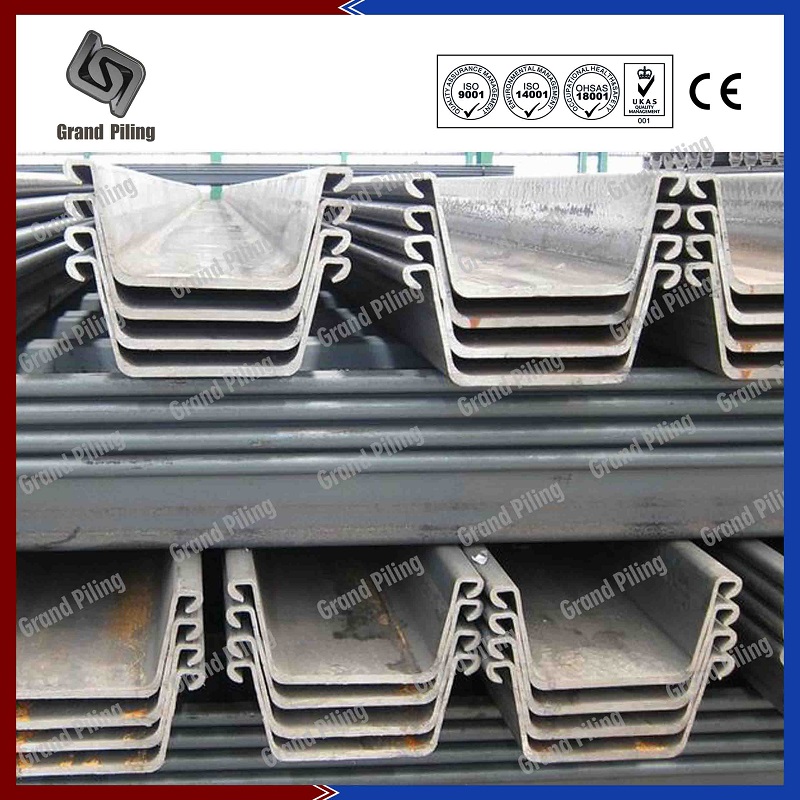

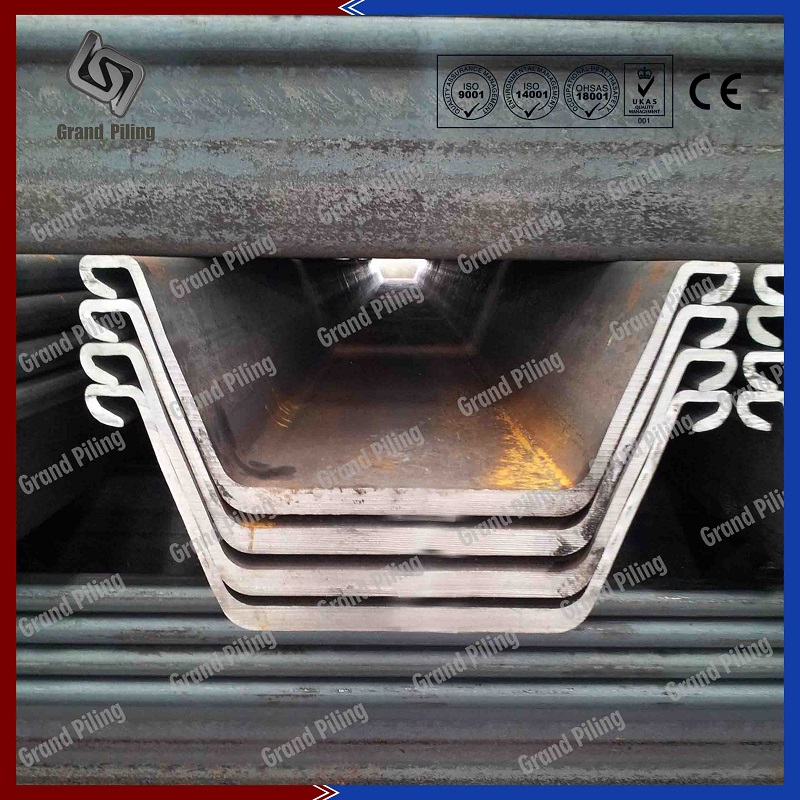

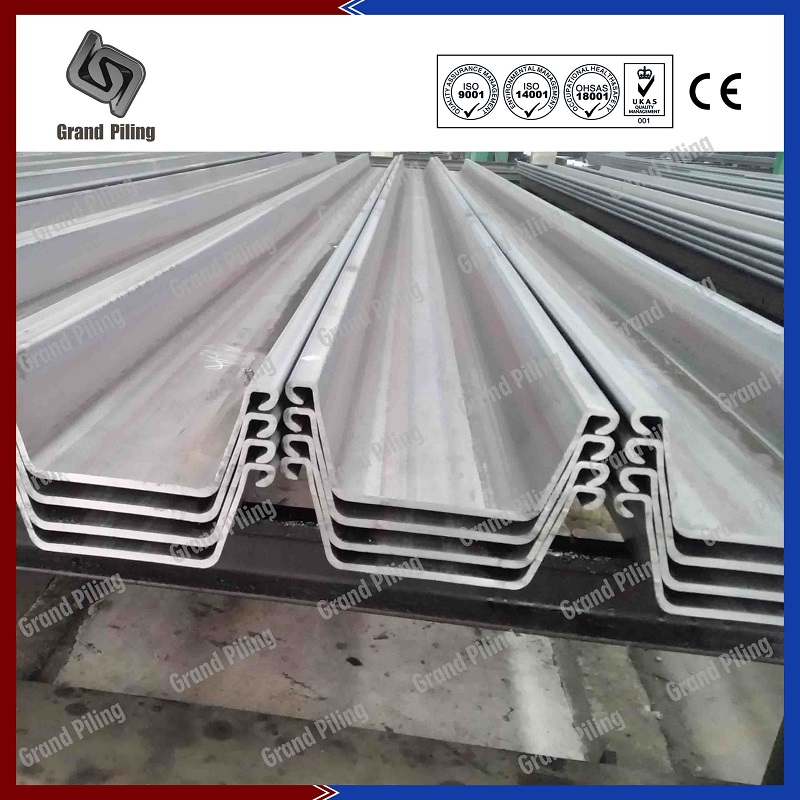

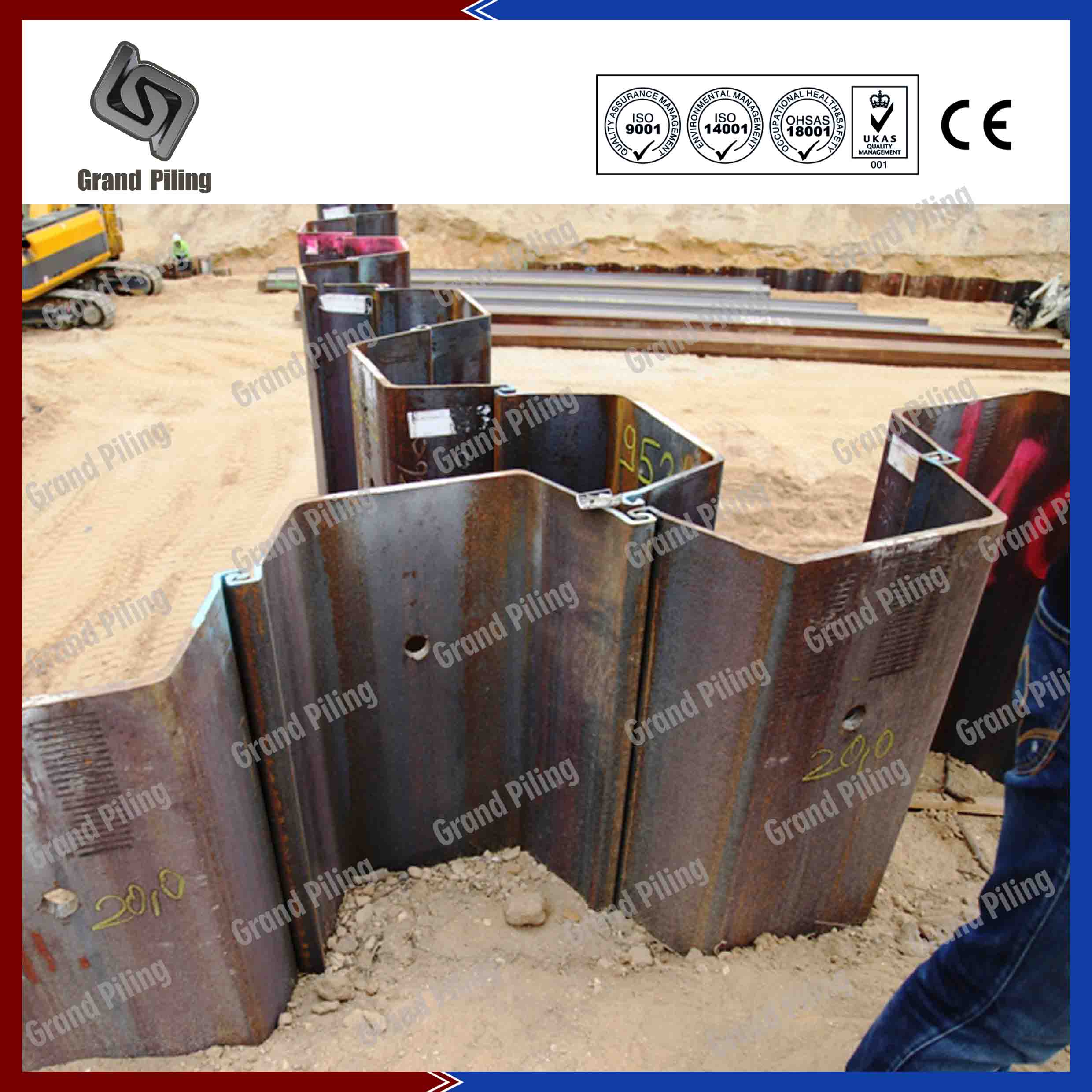

Laminados a Quente Tipo U
Laminados a Quente Tipo U
Laminados a Quente Tipo U
Laminados a Quente Tipo U

Estaca prancha tipo U são perfis de tipo U com interlock em ambos os lados para formar as paredes contínuas, que tem linhas centrais no meio da parede dupla de seção U. Estaca prancha tipo U pode ser mais estável do que qualquer outra forma, então pode ser usado em projetos permanentes e temporários.

Milhões de toneladas de U-shaped estacas pranchas laminadas a quente têm sido usados em todo o mundo para todos os tipos de estruturas para mais de 100 years.U folha de perfil pilingwas a tradição, especialmente em Aisa.



As vantagens de pilhas em forma de U são múltiplos:

Ø ampla gama de seções formando várias séries com diferentes características geométricas, permitindo a escolha de seções técnica e economicamente otimizadas para cada projeto específico. Nosso estoque regular para pilha de chapa laminada a quente tipo U são mais de 80.000 toneladas
Ø combinação de grande profundidade onda ea grande espessura da flange levando a excelentes propriedades estáticas
Ø forma simétrica de elementos individuais, resultando em grande aptidão para reutilização.
Ø possibilidade de montagem e fixação de pilhas em pares na fábrica proporcionando melhor qualidade e desempenho de instalação.

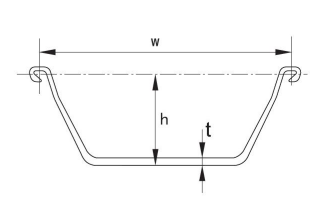

Asia Tipo Estacas Laminadas a Quente

Seção Dimensões Área secional Massa Momento de inércia Módulo de seção
Largura Altura Espessura Por pilha Parede
w h t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
ⅠA 400 85 8 45.21 35.5 88.8 4500 529
400 100 10.5 61.2 48 120 8740 874
400 125 13 76.4 60 150 16800 1340
ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
400 170 15.5 97 76.1 190 38600 2270
ⅤL 500 200 24.3 133.8 105 210 63000 3150
ⅥL 500 225 27.6 153 120 240 86000 3820
ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
ⅢW 600 180 13.4 104 81.6 136 32400 1800
ⅣW 600 210 18 135.3 106 177 56700 2700

Nota: Para a Ásia, laminados a quente U folha tipo pilha, mais frequentemente mencionado é marca FSP, NSP, SKSP, JFESP, tudo isso significa mesmos tamanhos.



 Estaca prancha Larssen

Section  Dimensions Mass Moment of inertia Modulus of section
Width Height Thickness Per pile Wall
w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
750mm wide
GHU 14 750 408 10.0 8.3 77.9 104 28 690 1 415
GHU 16 750 411 11.5 9.3 86.3 115 32 860 1 610
GHU 18 750 441 10.5 9.1 88.5 118 39 310 1 790
GHU 20 750 444 12.0 10.0 96.9 129 44 450 2 010
GHU 23 750 447 13.0 9.5 102.1 136 50 710 2 280
GHU 25 750 450 14.5 10.2 110.4 147 56 250 2 510
600mm wide
GHU 12 600 360 9.8 9.0 66.1 110 21 610 1 210
GHU 12S 600 360 10.0 10.0 71.0 118 22 670 1 270
GHU 18-1 600 430 10.2 8.4 72.6 121 35 960 1 680
GHU 18 600 430 11.2 9.0 76.9 128 38 660 1 810
GHU 18+1 600 430 12.2 9.5 81.1 135 41 330 1 930
GHU 22-1 600 450 11.1 9.0 81.9 137 46 390 2 070
GHU 22 600 450 12.1 9.5 86.1 144 49 470 2 210
GHU 22+1 600 450 13.1 10.0 90.4 151 52 520 2 345
GHU 28-1 600 452 14.2 9.7 97.4 162 60 590 2 690
GHU 28 600 454 15.2 10.1 101.8 170 64 470 2 850
GHU 28+1 600 456 16.2 10.5 106.2 177 68 390 3 010
GHU 32-1 600 452 18.5 10.6 109.9 183 69 220 3 075
GHU 32 600 452 19.5 11.0 114.1 190 72 330 3 210
GHU 32+1 600 452 20.5 11.4 118.4 197 75 410 3 350
600mm and 400mm wide
GHU 6N 600 309 6.0 6.0 41.9 70 9 680 635
GHU 7N 600 310 6.5 6.4 44.1 74 10 460 685
GHU 7S 600 311 7.2 6.9 46.3 77 11 550 750
GHU 7HWS 600 312 7.3 6.9 47.4 79 11 630 755
GHU 8N 600 312 7.5 7.1 48.5 81 12 020 780
GHU 8S 600 313 8.0 7.5 50.8 85 12 810 830
GHU 10N 600 316 9.0 6.8 55.8 93 15 710 1000
GHU 11N 600 318 10.0 7.4 60.2 100 17 460 1 105
GHU 12N 600 320 11.0 8.0 64.6 108 19 230 1 230
GHU 13N 600 418 9.0 7.4 59.9 100 26 600 1 280
GHU 14N 600 420 10.0 8.0 64.3 107 29 420 1 410
GHU 15N 600 422 11.0 8.6 68.7 115 32 270 1 540
GHU 16N 600 430 10.2 8.4 72.6 121 35 960 1 680
GHU 18N 600 430 11.2 9.0 76.9 128 38 660 1 810
GHU 20N 600 430 12.2 9.5 81.1 135 41 310 1 930
GHU 21N 600 450 11.1 9.0 81.9 137 46 390 2 070
GHU 22N 600 450 12.1 9.5 86.1 144 49 470 2 210
GHU 23N 600 450 13.1 10.0 90.4 151 52 520 2 345
GHU 27N 600 452 14.2 9.7 97.4 162 60 590 2 690
GHU 28N 600 454 15.2 10.1 101.8 170 64 470 2 850
GHU 30N 600 456 16.2 10.5 106.2 177 68 390 3 010
GHU 31N 600 452 18.5 10.6 109.9 183 69 220 3 075
GHU 32N 600 452 19.5 11.0 114.1 190 72 330 3 210
GHU 33N 600 452 20.5 11.4 118.4 197 75 420 3 350
GHU 16-400 400 290 12.7 9.4 62.0 155 22 600 1 570
GHU 18-400 400 292 15.0 9.7 69.3 173 26 100 1 795



Estaca prancha tipo U são perfis de tipo U com interlock em ambos os lados para formar as paredes contínuas, que tem linhas centrais no meio da parede dupla de seção U. Estaca prancha tipo U pode ser mais estável do que qualquer outra forma, então pode ser usado em projetos permanentes e temporários.

Milhões de toneladas de U-shaped estacas pranchas laminadas a quente têm sido usados em todo o mundo para todos os tipos de estruturas para mais de 100 years.U folha de perfil pilingwas a tradição, especialmente em Aisa.



As vantagens de pilhas em forma de U são múltiplos:

Ø ampla gama de seções formando várias séries com diferentes características geométricas, permitindo a escolha de seções técnica e economicamente otimizadas para cada projeto específico. Nosso estoque regular para pilha de chapa laminada a quente tipo U são mais de 80.000 toneladas
Ø combinação de grande profundidade onda ea grande espessura da flange levando a excelentes propriedades estáticas
Ø forma simétrica de elementos individuais, resultando em grande aptidão para reutilização.
Ø possibilidade de montagem e fixação de pilhas em pares na fábrica proporcionando melhor qualidade e desempenho de instalação.



Section  Dimensions Mass Moment of inertia Modulus of section
Width Height Thickness Per pile Wall
w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
GHL 600 600 150 9.5 9.5 56.4 94 3825 510
GHL 600K 600 150 10 10 59.4 99 4050 540
GHL 601 600 310 7.5 6,4 46.8 78 11520 745
GHL 602 600 310 8.2 8 53.4 89 12870 830
GHL 603 600 310 9.7 8.2 64.8 108 18600 1200
GHL 603K 600 310 10 9 68.1 113.5 19220 1240
GHL 603 10/10 600 310 10 10 69.6 116 19530 1260
GHL 604 600 380 10 9 73.8 123 30400 1600
GHL 605 600 420 13 9.2 85.5 142.5 43890 2090
GHL 606 600 435 14.4 9.2 94.2 157 54375 2500
GHL 607 600 452 19 10.6 114 190 72320 3200
GHL 703 700 400 9.5 8 67.5 96.4 24200 1210
GHL 716 700 440 10.2 9.5 79.9 114.2 35200 1600
GHL 720 750 450 12 10 96.4 128.5 45000 2000

Nota: Para a Ásia, laminados a quente U folha tipo pilha, mais frequentemente mencionado é marca FSP, NSP, SKSP, JFESP, tudo isso significa mesmos tamanhos.

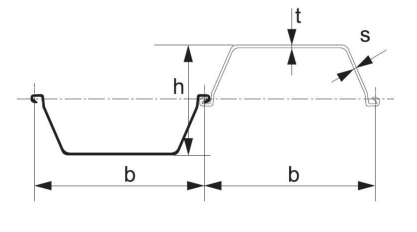

 Estaca prancha Hoesch / Estaca prancha Larssen

Seção Largura sistema Altura da parede Espessura de volta Espessura web Massa Secção módulo Momento de inércia
b h t s Parede Pilha de solteiro Parede Pilha de solteiro Parede
mm mm mm mm kg/m2 kg/m Wy
cm3/m
cm3 Iy
cm4/m
LARSSEN 22 500 340 10,0 9,0 123,6 61,8 1260 355 21420
LARSSEN 22/10/10 500 340 10,0 10,0 129,8 64,9 1300 372 22100
LARSSEN 23 500 420 11,5 10,0 155,0 77,5 2000 527 42000
LARSSEN 24 500 420 15,6 10,0 175,0 87,5 2500 547 52500
LARSSEN 24/12 500 420 15,6 12,0 185,4 92,7 2550 560 53610
LARSSEN 25 500 420 20,0 11,5 206,0 103,0 3040 562 63840
LARSSEN 600 600 150 9,5 9,5 94,0 56,4 510 130 3825
LARSSEN 600 K 600 150 10,0 10,0 99,0 59,4 540 133 4050
LARSSEN 601 600 310 7,5 6,4 78,0 46,8 745 251 11520
LARSSEN 602 600 310 8,2 8,0 89,0 53,4 830 265 12870
LARSSEN 603 600 310 9,7 8,2 108,0 64,8 1200 330 18600
LARSSEN 603/10/10 600 310 10,0 10,0 116,0 69,6 1260 350 19530
LARSSEN 603 K 600 310 10,0 9,0 113,5 68,1 1240 340 19220
LARSSEN 604n 600 380 10,0 9,0 123,0 73,8 1600 415 30400
LARSSEN 605 600 420 12,5 9,0 139,2 83,5 2020 520 42420
LARSSEN 605 K 600 420 12,2 10,0 144,5 86,7 2030 537 42630
LARSSEN 606n 600 435 14,4 9,2 157,0 94,2 2500 605 54375
LARSSEN 606n K 600 435 14,4 10,0 162,1 97,3 2530 617 55030
LARSSEN 628 600 456 16,3 9,8 165,5 99,3 2775 586 63270
LARSSEN 607n 600 452 19,0 10,6 190,0 114,0 3200 649 72320
LARSSEN 703 700 400 9,5 8,0 96,4 67,5 1210 414 24200
LARSSEN 703/10/10 700 400 10,0 10,0 108,0 75,6 1340 437 26800
LARSSEN 703 K 700 400 10,0 9,0 103,0 72,1 1300 426 25950
LARSSEN 716 700 440 10,2 9,5 114,2 79,9 1600 511 35200
LARSSEN 720 750 450 12,0 10,0 128,5 96,4 2000 588 45000
LARSSEN 720/14,5/10,0 750 450 14,5 10,0 139,3 104,5 2270 595 51075
LARSSEN 43 500 420 12,0 12,0 166,0 83,0 1660 483 34900
LARSSEN 430 708 750 12,0 12,0 234,5 166,0 6450 4570 241800
