Tipo IV estacas-prancha

Tipo IV projeto estacas-prancha foi realizada em conformidade com BS8081. A âncora deve estar localizada tão próxima da antepara quanto possível, mas deverá ser suficiente para que a pressão da terra passiva completo pode ser utilizado para resistir à força de ancoragem. Quando necessário intensificar módulo de seção ou inércia para atender a momentos altos curvando-se parte do pêlo, pode ser econômico para prender placas de tamanho apropriado para as panelas das estacas para localmente melhorar as propriedades de engenharia da seção.

A posição vertical deve estar acima do nível da água do solo, mas com sobrecarga suficiente. É geralmente económico a considerar essa opção ao invés de apenas seleccionar o tipo de pilhas 4 de chapa de aço, quando a pilha é muito longo ou quando a pilha está na parte superior da gama de qualquer maneira. Escreva ISP, JSP, KSP, NKSP, JFE, JFESP têm boas propriedades e tipo de FSP, NS-SP, SKSP, TSP, área GSP também bons perfis.

Isto é particularmente importante quando a força de ancoragem não é horizontal, tais como a prática de ligar a haste de ancoragem para a tampa da parede. Os efeitos dos diferentes casos de carga foram consideradas.

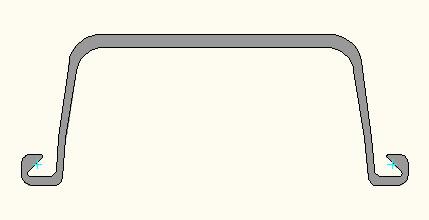

Cargas geotécnicos foram calculados a partir de parâmetros de solo representativos e valores de carga de trabalho considerados. Capacidade SP-IV Estaca prancha foi projetado para ter um fator de segurança de 2,0 (não corroído) e 1,75 (corroído) sobre as condições de carga estática. Tirantes adicionais separados previstos ganchos de liberação rápida. Nenhuma carga de amarração foram consideradas no sistema principal de tieback. As SP-4 estacas-pranchas deve estar localizado longe o suficiente de modo que não irá adicionar carga à parede. Tipo IV folha pilha é 400x170x15.5





Seção Dimensões Área de corte Massa Momento de inércia Módulo de seção
Largura Altura Espessura Pilha Parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
400 170 15.5 97 76.1 190 38600 2270
