JFE Estacas pranchas



Estacas-prancha JFESP têm muitos tipos muito populares, como Tipo ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ, ⅤL, ⅥL, ⅡW, ⅢW, ⅣW. JFE estacas-pranchas são o principal fabricante na Ásia. Seções e catálogos de vários pilha folha JFE e JFESP Estaca prancha estão disponíveis no mercado a partir de diferentes manufacturers.These e elevação buracos no empilhamento deve ser feito com um filtro adequado para evitar perda de material de aterro. Abaixo da camada de cascalho são bolsões de meio denso de areias densos, recobrindo uma camada de areia muito densa com bandas de arenito em aproximadamente -13.0EL.A função de bloqueio proporciona um ajuste relativamente areia- ou solo estanque que geralmente impede a necessidade de filtros. Este ajuste perto pode também ser essencialmente em água apertado, barbacãs tão regularmente espaçadas são recomendados. Para aplicações em que a corrosão é um problema, com secções de espessura mínima pode ser entregue para maximizar a vida eficaz de JFE estacas-pranchas. Os requisitos habituais de espessura total mínimo de 12 mm ou 1/2 polegada pode ser satisfeita. O revestimento é para ser aplicado a toda a superfície traseira e 5m da superfície traseira de apenas as pilhas parede principal.

O revestimento especificado para as estacas-prancha pode ser para jateamento de areia para SA2.5 seguido de 50 micron de primer e, em seguida, 400 mícrons de tinta epóxi alcatrão de carvão.

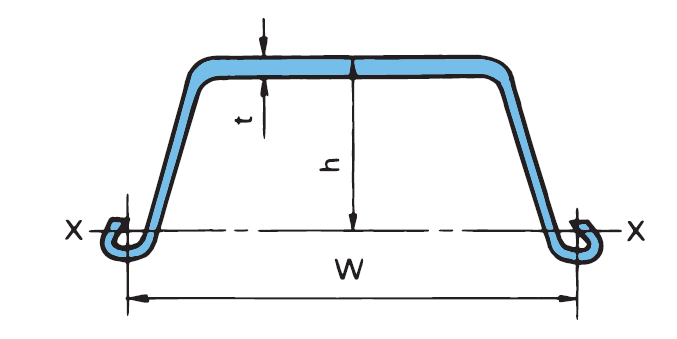

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
JFESP-1A 400 85 8 45.21 35.5 88.8 4500 529
JFESP-2 400 100 10.5 61.2 48 120 8740 874
JFESP-2A 400 120 9.2 55.01 43.2 108 10600 880
JFESP-3 400 125 13 76.4 60 150 16800 1340
JFESP-3A 400 150 13.1 74.4 58.4 146 22800 1520
JFESP-4 400 170 15.5 97 76.1 190 38600 2270
JFESP-5L 500 200 24.3 133.8 105 210 63000 3150
JFESP-6L 500 225 27.6 153 120 240 86000 3820
JFESP-2W 600 130 10.3 78.7 61.8 103 13000 1000
JFESP-3W 600 180 13.4 104 81.6 136 32400 1800
JFESP-4W 600 210 18 135.3 106 177 56700 2700
JFESP -SX10 600 130 10.3 78.7 61.8 103 13000 1000
JFESP -SX18 600 180 13.4 104 81.6 136 32400 1800
JFESP -SX27 600 210 18 135.3 106 177 56700 2700
