H - secções H japoneses

H Feixe é desenvolvido e aperfeiçoado I feixe de modo que vigas H criar um aço perfilado econômica com melhores capacidades mecânicas. Perfis H laminados a quente são uma forma transversal da seção de aço-H. Muito apreciado pelo seu arranjo rectangular de suas diversas partes, feixe de H pode ser usado em todos os tipos de aplicações, redução de custos com as suas características de peso leve e excelente estrutura com uma boa capacidade de flexão e construção simples. Nós podemos produzir H feixe de qualidade superior das vigas de aço moinhos. E nós realizar regularmente um estoque mais de 80000 toneladas na China, com preços baratos e de boa qualidade.

As razões vigas de aço japoneses são melhores porque as placas da web e flanges estão no prumo, mas o flange interior correndo paralelo ao exterior. Japão Tipo PERFIL H têm bordas retas e muito claros. Vigas de aço pode ser usado em lotes de grandes edifícios, como fábricas, prédios altos, bem como pontes, navios, máquinas de elevação e transporte, equipamentos de fundação, stents, e fundação pilha.

As características de vigas de aço Japão são como se segue:

1) Hot viga H laminados é de 15-20% mais leve do que o aço tradicional quando a carga é o mesmo. viga de aço laminado a quente H pode diminuir o peso de 20-30% em comparação com estrutura de concreto.
2) O custo é menor, comparando com aço em forma de I, às vezes, pode conservar o custo cerca de 30% na fabricação de aço. Precisão viga de aço japonês é alto, material de solda de solda caro e costura são o estresse desnecessário residual é pouco
3) As superfícies de ambas as vigas paralelas entre si de aço, o que faz ligação, transformação e de instalação mais fácil. Rigidez é grande, anti-dobra capacidade é forte, é grande flange

Nosso vigas H usinas na China nos permite produzir produtos de feixe em diferentes formas e tamanhos. Podemos sempre atender às necessidades de nossos clientes e vamos continuar o nosso compromisso com a satisfação do cliente através de um esforço sem fim, sinceridade e confiança.

Dimensões:
JIS G 3192: 2005
JIS A 5526: 2005

Tolerâncias:
JIS G 3192: 2005
JIS A 5526: 2005

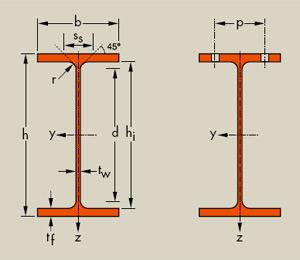

Dimensões Área de corte Peso Momento de inércia Módulo de Seção
H B t1 t2 r
mm mm mm mm mm cm2 kg/m cm4 cm3
100 50 5 7 10 12.16 9.54 192 38.5
125 60 6 8 10 17.01 13.3 417 66.8
100 100 6 8 10 21.9 17.2 383 76.5
150 75 5 7 10 18.16 14.3 679 90.6
125 125 6.5 9 10 30.31 23.8 847 136
148 100 6 9 13 27.25 21.4 1040 140
175 90 5 8 10 23.21 18.2 1220 140
198 99 4.5 7 13 23.59 18.5 1610 163
200 100 5.5 8 13 27.57 21.7 1880 188
150 150 7 10 13 40.55 31.9 1660 221
194 150 6 9 16 39.76 31.2 2740 283
248 124 5 8 13 32.89 25.8 3560 287
250 125 6 9 13 38.87 29.7 4080 326
175 175 7.5 11 13 51.43 40.3 2900 331
298 149 5.5 8 16 41.55 32.6 6460 433
200 200 8 12 16 64.28 50.5 4770 477
300 150 6.5 9 16 47.53 37.3 7350 490
244 175 7 11 16 56.24 44.1 6120 502
200 204 12 2 16 72.28 56.7 5030 503
346 174 6 9 16 53.19 41.8 11200 649
294 200 8 12 20 73.03 57.3 11400 779
350 175 7 11 16 63.66 50.0 13700 782
250 250 9 14 16 92.18 72.4 10800 867
250 255 14 14 16 104.7 82.2 11500 919
400 150 8 13 16 71.12 55.8 18800 942
396 199 7 11 16 72.16 56.7 20000 1010
294 302 12 12 20 108.3 85 17000 1160
400 200 8 13 16 84.12 66 23700 1190
450 150 9 14 20 83.41 65.5 27100 1200
340 250 9 14 20 101.5 79.7 21700 1280
446 199 8 12 20 84.95 66.7 29000 1300
300 300 10 15 20 120.4 94.5 20500 1370
300 305 15 15 20 135.4 106 21600 1440
450 200 9 14 20 97.41 76.5 33700 1500
500 150 10 16 20 98.23 77.1 38500 1540
496 199 9 14 20 101.3 79.5 41900 1690
500 200 10 16 20 114.2 89.6 47800 1910
344 348 10 16 20 146 115 33300 1940
390 300 10 16 24 136.7 107 38900 2000
506 201 11 19 20 131.3 103 56500 2230
350 350 12 19 20 173.9 137 40300 2300
596 199 10 15 24 121.2 95.1 69300 2330
482 300 11 15 28 146.4 115 60800 2520
388 402 15 15 24 179.2 141 492 2540
440 300 11 18 24 157.4 124 56100 2550
600 200 11 17 24 135.2 106 78200 2610
394 398 11 18 24 187.6 147 56400 2860
488 300 11 18 28 164.4 129 71400 2930
606 201 12 20 24 153.3 120 91000 3000
400 400 13 21 24 219.5 172 66900 3340
400 408 21 21 24 251.5 197 71100 3460
585 300 12 17 28 174.5 137 103000 3530
588 300 12 20 28 192.5 151 118000 4020
414 405 18 28 24 296.5 233 93000 4490
594 302 14 23 28 222.4 175 137000 4620
692 300 13 20 28 211.5 166 172000 4980
428 407 20 35 24 361.4 284 119000 5580
700 300 13 24 28 235.5 185 201000 5760
792 300 14 22 28 243.4 191 254000 6400
800 300 14 26 28 267.4 210 292000 7290
890 299 15 23 28 270.9 213 345000 7760
458 417 30 50 24 529.3 415 187000 8180
900 300 16 28 28 309.8 243 411000 9140
912 302 18 34 28 364.0 286 498000 10900
498 432 45 70 24 770.8 605 298000 12000
