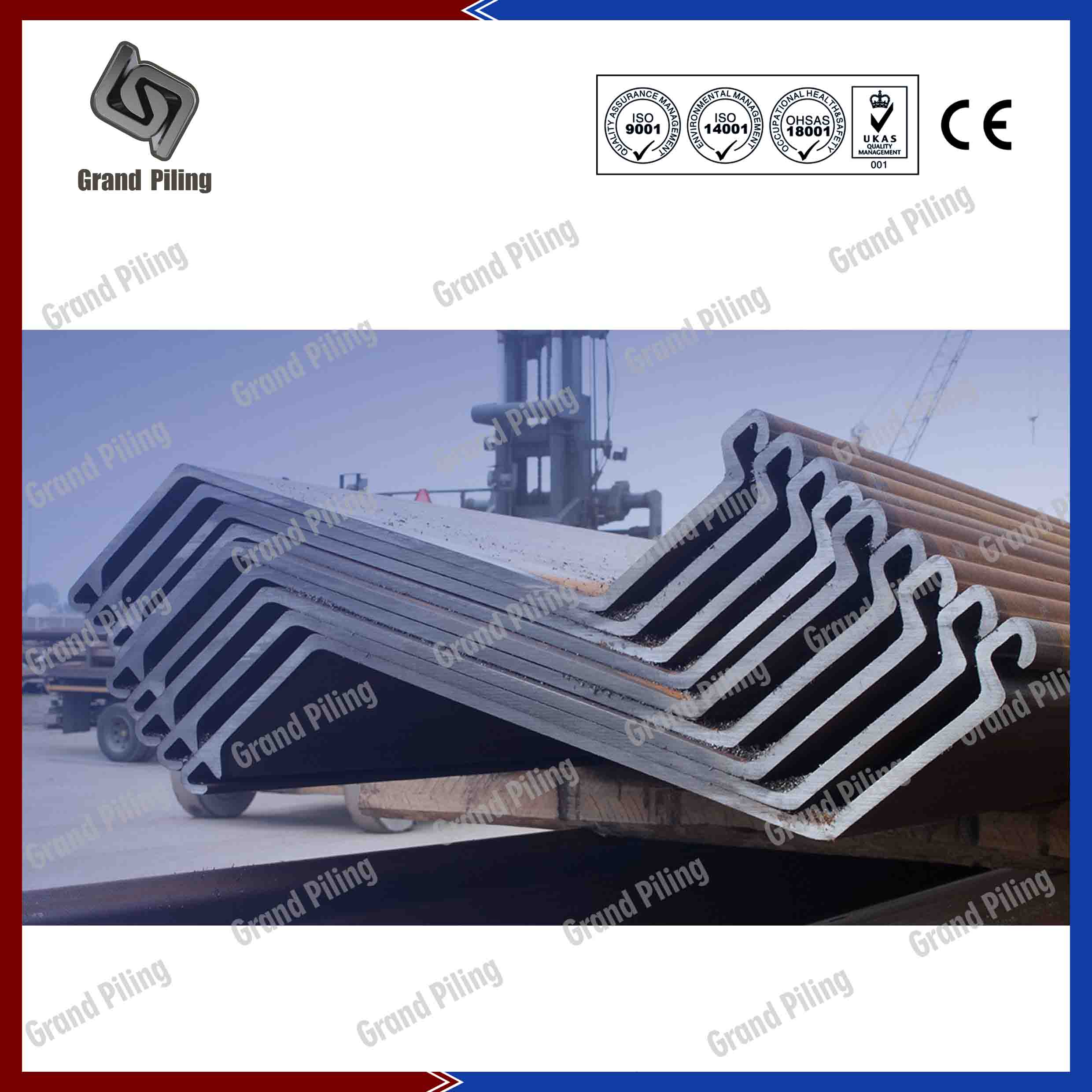

Laminados a Quente Tipo Z
Laminados a Quente Tipo Z
Laminados a Quente Tipo Z
Laminados a Quente Tipo Z

Estaca prancha tipo Z é produzida na forma de letra Z, que normalmente são movimentadas em duplas soldadas ou soldadas. Estaca prancha tipo Z é mais utilizada do que o perfil U na construção portuária e fundação profunda porque o perfil Z pode ter um módulo maior e pode ser usado como pilhas intermediárias para tubulares e paredes combinadas HZ.

As principais características do tipo Z quente chapas de aço laminadas a pilha: formulário contínuo da web eo local específico do bloqueio simetricamente em ambos os lados do eixo neutro, estes dois ajuda a melhorar o módulo de seção. Geralmente, Z estacas-prancha tipo têm abaixo das vantagens:
Ø Quando o módulo de seção são semelhantes, Z folha Tipo de pilha sempre tem menor peso por metro quadrado do que U folha tipo de empilhamento
Ø Largura maior, significa que menos não de folhas são necessários, economizando custos em instalações estacas-pranchas ou escavações. Também isso é bom para estanque.
Ø Pode ser usado como enchimento pilha usada junto com tubos de aço e vigas H. que é normalmente utilizada para alcançar muito alto módulo



AZ Tipo de Estacas Laminadas a Quente

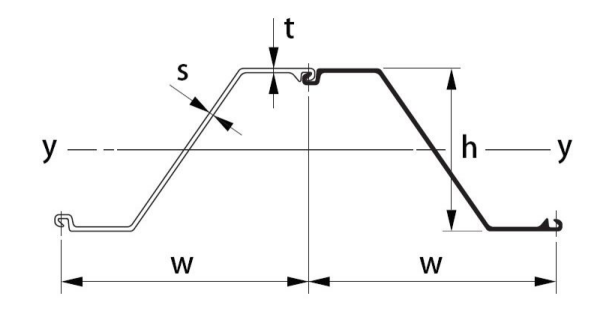

Seção Dimensões Massa Momento de inércia Módulo de seção
Largura Altura Espessura Por pilha Parede
w h t s
mm mm mm mm kg/m kg/m2 cm4/m cm3/m
AZ 12-770 770 344 8.5 8.5 72.6 94 21430 1245
AZ 13-770 770 344 9.0 9.0 76.1 99 22360 1300
AZ 14-770 770 345 9.5 9.5 79.5 103 23300 1355
AZ 14-770 10/10 770 345 10.0 10.0 82.9 108 24240 1405
AZ 12-700 700 314 8.5 8.5 67.7 96.7 18880 1205
AZ 13-700 700 315 9.5 9.5 74.0 105.7 20540 1305
AZ 13-700 10/10 700 316 10.0 10.0 77.2 110.2 21370 1355
AZ 14-700 700 316 10.5 10.5 80.3 114.7 22190 1405
AZ 18 630 380 9.5 9.5 74.4 118 34200 1800
AZ 18 10/10 630 381 10.0 10.0 77.8 123 35540 1870
AZ 17-700 700 419 8.5 8.5 73.1 104 36230 1730
AZ 18-700 700 420 9.0 9.0 76.5 109 37800 1800
AZ 19-700 700 420 9.5 9.5 80.0 114 39380 1870
AZ 20-700 700 421 10.0 10.0 83.5 119 40960 1945
AZ 18-800 800 449 8.5 8.5 80.7 100.9 41320 1840
AZ 20-800 800 450 9.5 9.5 88.6 110.7 45050 2000
AZ 22-800 800 451 10.5 10.5 96.4 120.5 48790 2165
AZ 23-800 800 474 11.5 9.0 94.6 118.2 55260 2330
AZ 25-800 800 475 12.5 10.0 102.6 128.2 59410 2500
AZ 27-800 800 476 13.5 11.0 110.5 138.1 63570 2670
AZ 26 630 427 13.0 12.2 97.8 155 55510 2600
AZ 24-700 700 459 11.2 11.2 95.7 136 55820 2430
AZ 26-700 700 460 12.2 12.2 102.9 147 59720 2600
AZ 28-700 700 461 13.2 13.2 110.0 157 63620 2760
AZ 28-750 750 509 12.0 10.0 100.8 134.4 71540 2810
AZ 30-750 750 510 13.0 11.0 108.8 145.0 76670 3005
AZ 32-750 750 511 14.0 12.0 116.7 155.6 81800 3200
AZ 36-700N 700 499 15.0 11.2 118.6 169 89610 3590
AZ 38-700N 700 500 16.0 12.2 126.4 181 94840 3795
AZ 40-700N 700 501 17.0 13.2 134.2 192 100080 3995
AZ 42-700N 700 499 18.0 14.0 142.1 203.1 104930 4205
AZ 44-700N 700 500 19.0 15.0 149.9 214.2 110150 4405
AZ 46-700N 700 501 20.0 16.0 157.7 225.3 115370 4605
AZ 46 580 481 18.0 14.0 132.6 229 110450 4595
AZ 48 580 482 19.0 15.0 139.6 241 115670 4800
AZ 50 580 483 20.0 16.0 146.7 253 121060 5015
AZ 48-700 700 503 22.0 15.0 158.5 226.4 119650 4755
AZ 50-700 700 504 23.0 16.0 166.3 237.5 124890 4955
AZ 52-700 700 505 24.0 17.0 174.1 248.7 130140 5155



 HOESCH Z Tipo de Estacas-prancha

Seção Largura sistema Altura da parede Espessura do flange Espessura web Massa Secção módulo Momento de inércia
w h t s G G Wy única pilha Iy
parede única pilha parede parede
mm mm mm mm kg/m2 kg/m cm3/m cm3 cm4/m
HOESCH 1707 700 420 8,7 8,5 104,6 73,2 1735 1215 36435
HOESCH 1807 700 420 9,2 9,0 109,3 76,5 1800 1260 37800
HOESCH 1907 700 420 9,7 9,5 113,9 79,7 1865 1306 39165
HOESCH 2007 700 420 10,3 10,1 119,4 83,6 1945 1362 40845
HOESCH 2407 700 440 11,0 11,0 136,7 95,7 2450 1715 53000
HOESCH 2507 700 440 11,5 11,5 141,4 99,0 2525 1768 55550
HOESCH 2607 700 440 12,0 12,0 146,2 102,3 2600 1820 57200
HOESCH 2707 700 440 12,7 12,7 153,0 107,1 2705 1894 59520
HOESCH 2807 700 440 13,1 13,1 156,7 109,7 2765 1936 60830
HOESCH 3607 700 500 16,8 10,8 167,7 117,4 3595 2517 89875
HOESCH 3707 700 500 17,4 11,4 173,7 121,6 3696 2587 92400
HOESCH 3807 700 500 18,0 12,0 179,8 125,9 3800 2660 95000
HOESCH 3907 700 500 18,7 12,7 186,8 130,8 3925 2745 98000
HOESCH 4007 700 500 19,0 13,0 190,0 133,0 3970 2780 99250



Estacas Pranchas Laminadas a Quente Tipo Z

Z folha pilhas Tipo destaca como a letra Z, e são seções estruturais longas com sistema de intertravamento vertical que vai formas uma parede estacas-pranchas contínua. A capacidade de um perfil de estacas-pranchas de aço depende do módulo de secção, tipo de aço e os solos e motivos que impulsionado na China pressão. Transferência de estacas-pranchas a partir de um lado da parede para o solo em frente do mesmo. Laminação a quente e laminados a frio são os dois tecnologia de produção primária para a China estacas-prancha, com a maior diferença é o bloqueio. Z secções laminadas a quente são produzidas a partir de aço a temperaturas muito elevadas, de modo que os fechos seria mais apertado do que encravamentos formados a frio. Assim, em terrenos muito difíceis, folha pilha muros, caixões folha pilha, construção Pontão, paredes de cais folha de pilha, de estabilização de encostas, construção cais, são preferidos China quentes estacas-pranchas laminadas. Seções laminados a quente são normalmente mais estanque. Hot estacas-prancha de aço laminadas a ter quase 10% de conteúdo reciclado, enquanto a chapa de aço formados a frio acumulando materiais têm apenas 70% reciclados. Gradualmente frio estacas-pranchas laminadas a quente e estacas-pranchas laminadas podem substituir um ao outro em lotes de projetos.

Tipo Z estacas-prancha de aço laminado a quente normalmente referem-se a pilha de folha AZ, PZ folha pilha, PZC folha pilha folha OZ pilha etc. Porque a concorrência de perfis Z não são tão pesadas como U perfis, perfis Z preços são normalmente mais elevados do que U perfis, embora os custos de rolamento é praticamente o mesmo. Lotes de fabricante folha de pilha e fornecedor não sabe o que é a diferença entre quente estacas-pranchas laminadas e Larssen estacas-prancha. Todas as seções com travas Larssen pode ser chamado de Larssen chapa de aço pilha. Larrsen era o nome do homem que inventou travas Larssen. Portanto, todos folha empilhando Reino Unido, Folha de pilha Europa, chapas de aço pilha tudo pode ser chamado Larrsen folha pilha.

Nós mantemos um grande estoque de China quente chapas laminadas acumulando com alta qualidade, estritamente de acordo com Procedimentos de Garantia de Qualidade e Controle. A maioria padrão amplamente utilizado é EN10248 Parts 1 & 2.

Hot estacas-prancha de aço laminadas a ter um tipo de bloqueio de bola ou socket. Tipo de bola travas são compatíveis apenas com chapa de aço tipo bola de pilha. E tipo de soquete estacas-pranchas são compatíveis apenas com travas do soquete. Embreagens esferas são normalmente utilizados nos EUA, enquanto em outras partes, quase todas as travas do soquete



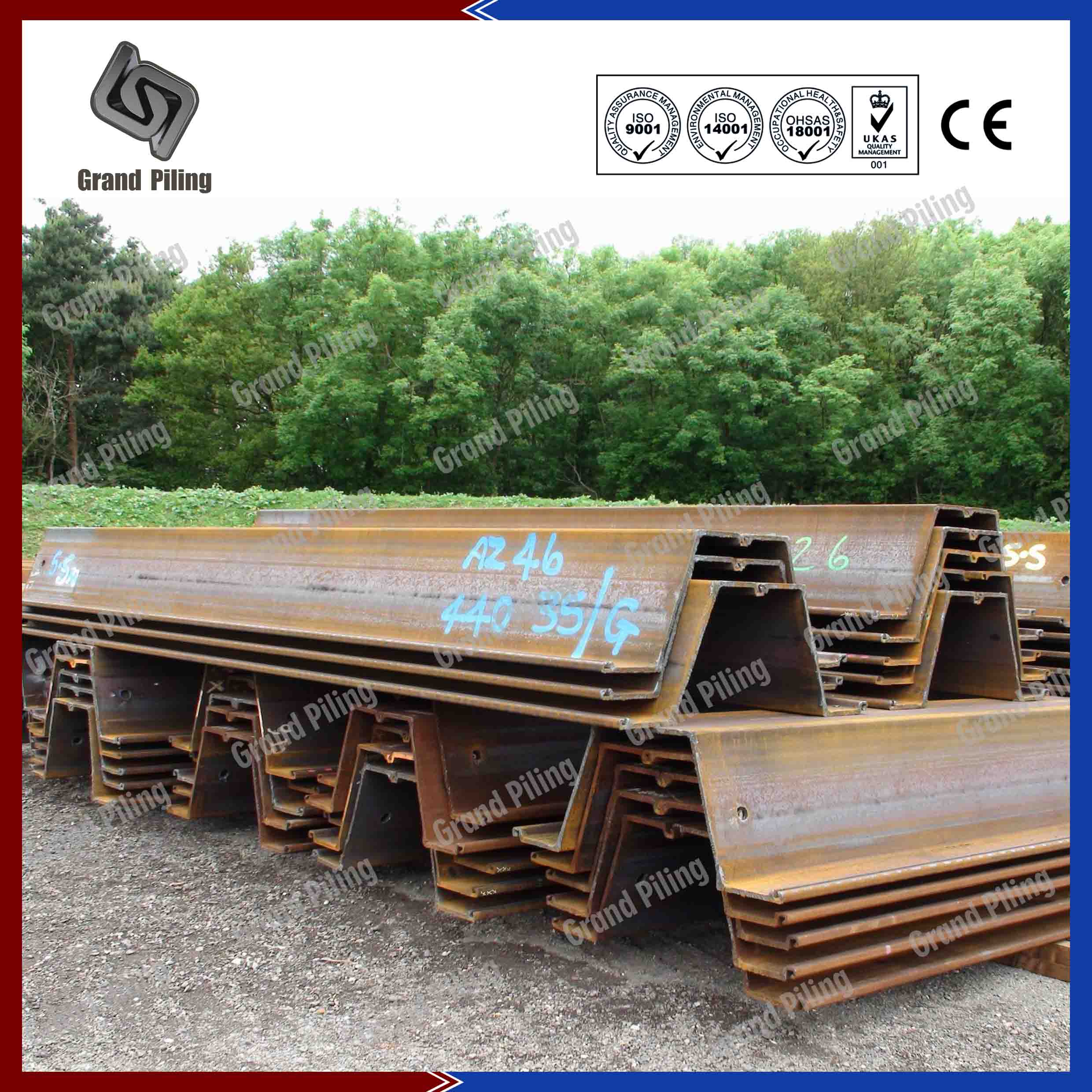

Estacas Laminadas a Quente Tipo Z Form Entrega

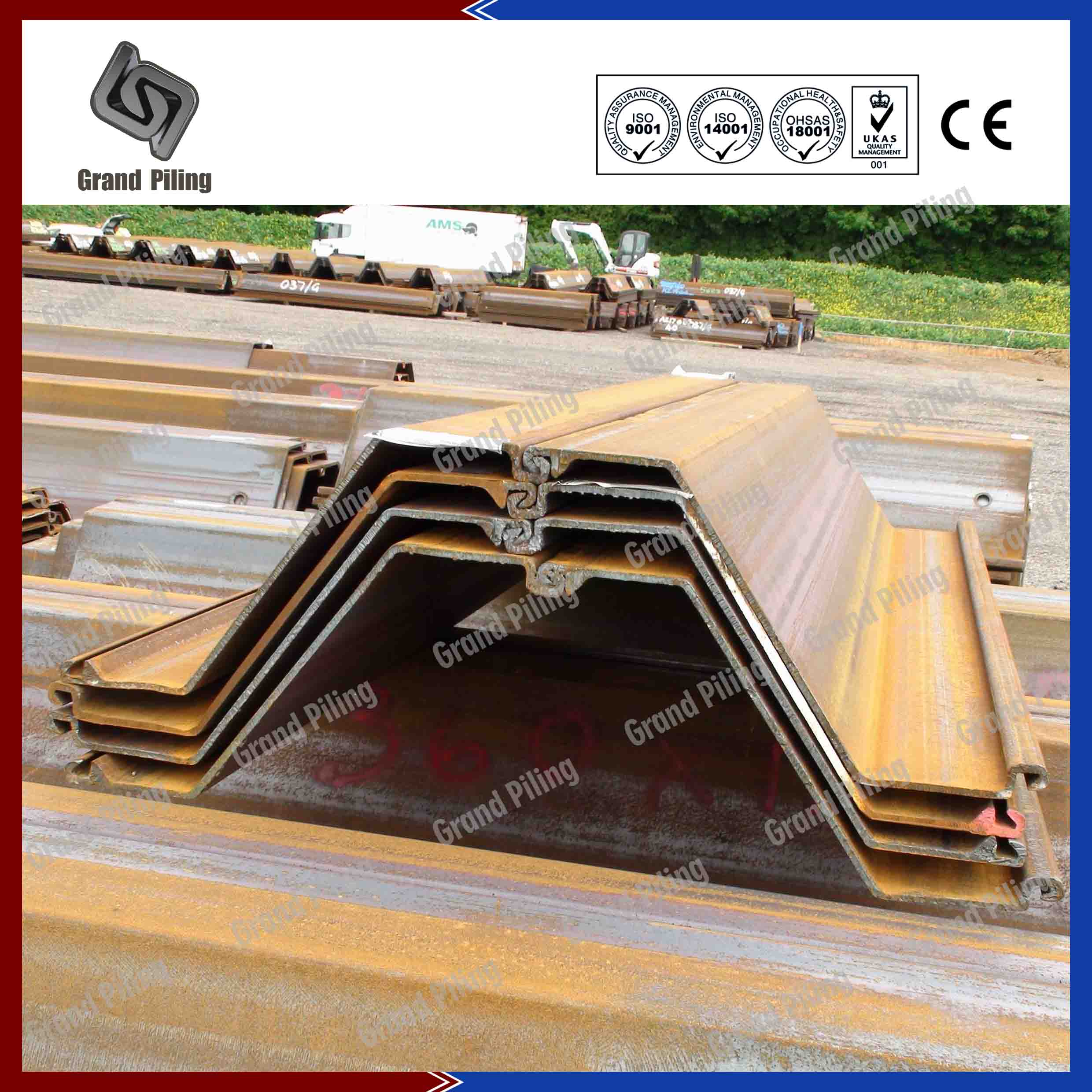

AZ Larssen estacas-pranchas podem ser fornecidas em pilhas individuais, crimpled estacas duplas. Esta é a forma de entrega de Larssen folha pilha. Nós também podemos vender pilhas dobradas, pilhas de canto, pilhas de junção para Larssen chapa de aço empilhamento. Larssen estacas pranchas podem ser fornecidos em parede irregular, pilhas de caixa, folha de caixa de pilha, paredes combinadas. Manuseio buraco e marcação também pode ser fornecido mediante solicitação.

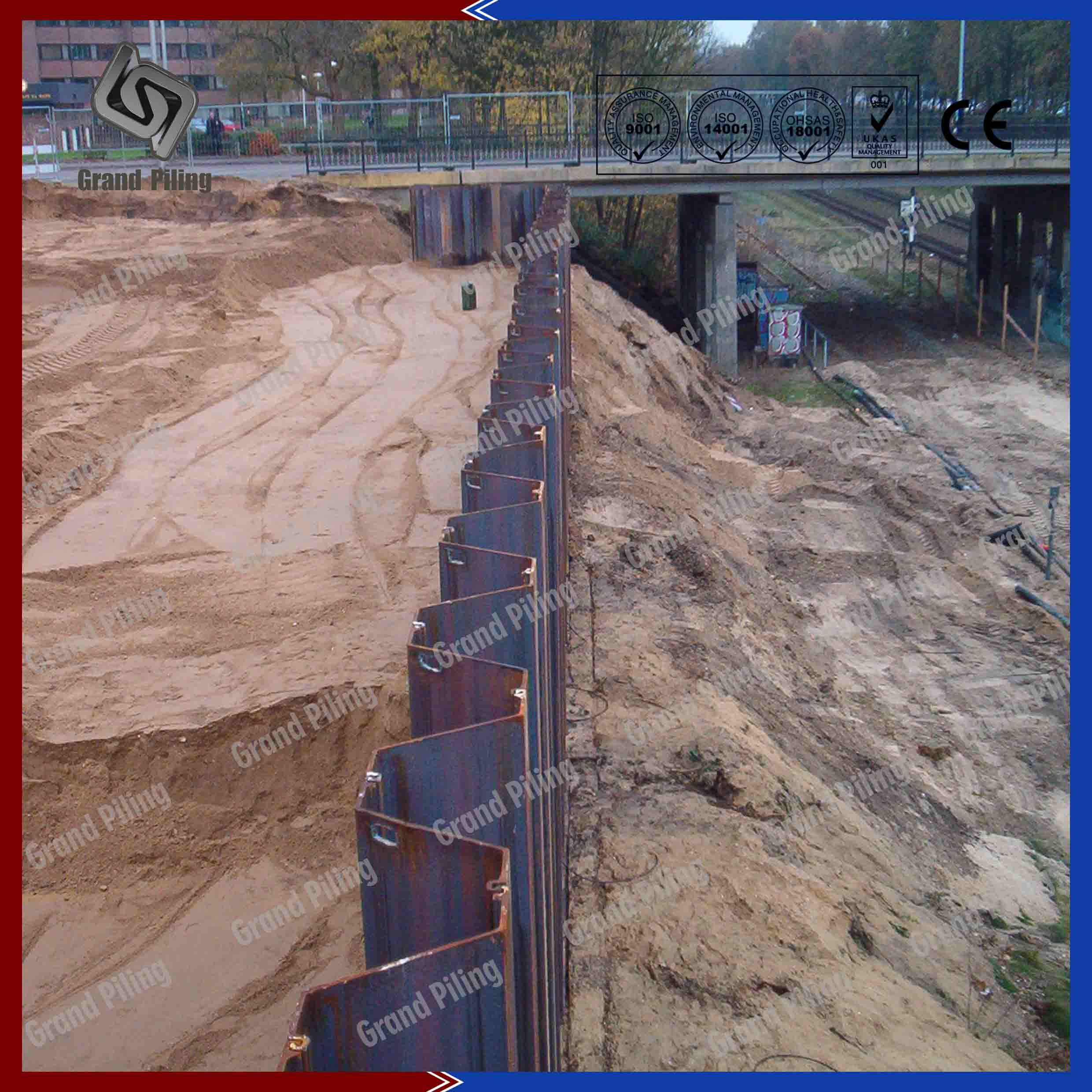

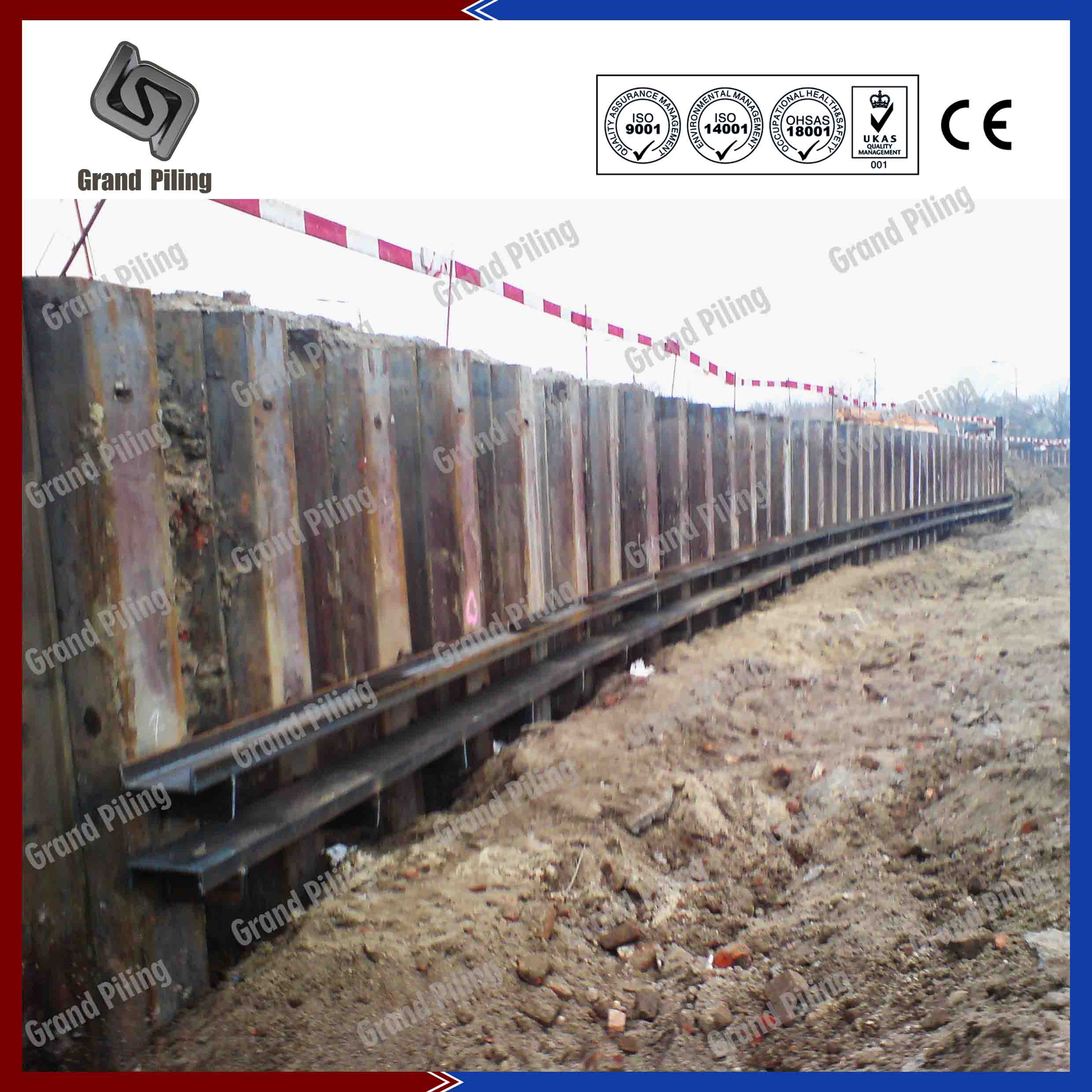

Mais amplamente utilizados são aplicativos estrutura de controle do rio e defesa contra inundações, portos e portos, estações de bombeamento, pilar da ponte, estrada alargando muros de arrimo, porões, parques de estacionamento subterrâneos, barreiras de contenção, carregamento tendo fundações, obras de temperatura etc.

A partir do projeto estacas-pranchas e fase de cálculo, China laminados a quente estacas-pranchas de aço já ter em mente os fatores de corrosão para alcançar uma vida de serviço satisfatório. Diferentes fatores de corrosão para Larssen chapa de aço pilha deve ser observado durante o projeto, incluindo a corrosão subterrâneo, corrosão atmosférica, corrosão em águas doces e em ambientes marinhos. Em ambientes marinho, nas zonas de maré, zona marítima imersão em água, baixa da zona da água, do respingo e da zona atmosférica. Para aumentar a vida da folha de Larssen pilha serviço, engenheiros ou empreiteiros tem várias opções.



Corrossion Protecção das Estacas-prancha de Aço Larssen

1.Utilização de uma secção mais pesado. Espessura de aço adicional, como um subsídio de corrosão pode aumentar a vida útil da China quente folha pilha rolado. Quanto aço espessura extra necessária depende a vida de trabalho e os arredores. Empreiteiros e engenheiros devem ter em mente que as zonas mais corrosivos podem não coincidir com a zona mais altamente estressado. Outro cálculo econômico é aumentar a espessura estacas-prancha de aço localmente, anexando chapas de aço. As placas de aço emenda pode ser longs 2-3m

2.Utilização de um aço de elevado rendimento. Apesar de todo o aço carbono têm taxas de corrosão semelhantes, S355GP chapa de aço empilhamento permitirá que a perda adicional de 30% da espessura permitida a ser sustentada sem prejuízo, em comparação com S270 GP tipo de aço. Como resultado, um aumento de 30% na vida eficaz de um pilar de chapa de metal pode ser conseguido com apenas 2% dos custos folha pilha. S430 GP ou S390 GP pode conseguir um resultado melhor.

3.Sistema de revestimento: estacas-pranchas pintadas são usados em muitos projetos paredão e anteparas. Um bom sistema de pintura pode durar mais de 20 anos. Marcas de tintas na maior parte comumente especificados são International (Interzone 954, Interseal 269) SIGMA, pintura SIGMACOVER, Hempel pintura, pintura Jotun (Marathon epóxi, Jotamastic 87, Baltoflake etc). Aço empilhando seções pode ser pintado um lado ou ambos os lados, pintura temporária ou permanente pintura. Pintura temporária é apenas dentro de 100um para proteger a China quente estacas-pranchas de aço laminado durante o transporte no mar. Enquanto pintura permanente 450-500um normalmente mínimo.

5.A proteção catódica: Dois sistemas são utilizados, usando tanto os ânodos de proteção ou correntes DC impressionado. O sistema de proteção catódica requer conhecimento e experiências de empresas especializadas.

6.Ser de concreto: Em ambientes marinhos, ser de concreto pode ser usado para proteger estacas de aço, que é muitas vezes restrita à zona de respingo. Em alguns casos, tanto a zona de mergulho e a zona das marés são protegidos através da extensão da face para baixo do nível da água baixa mais baixa.
