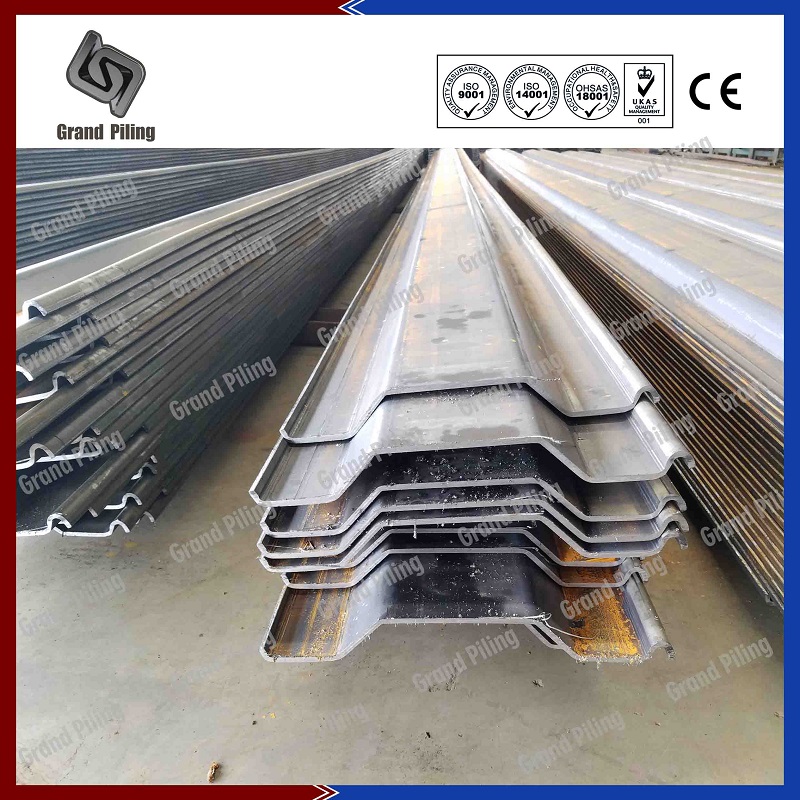

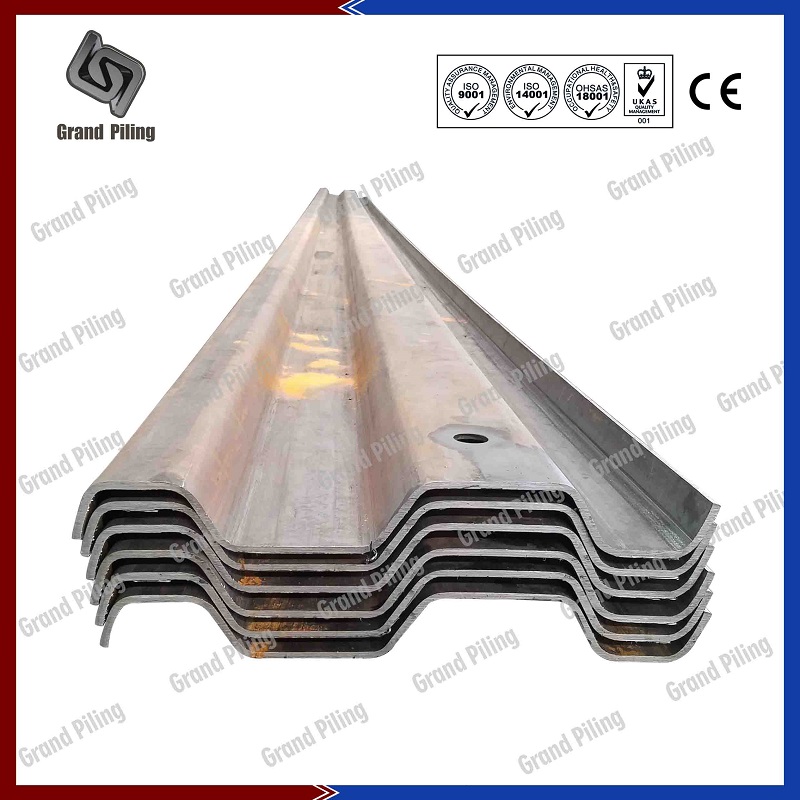

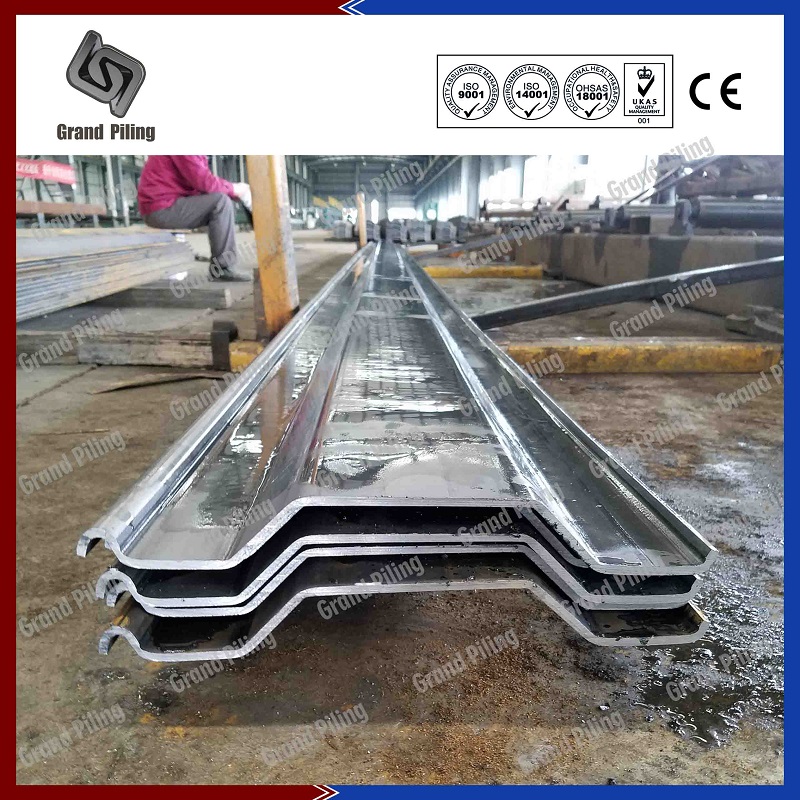

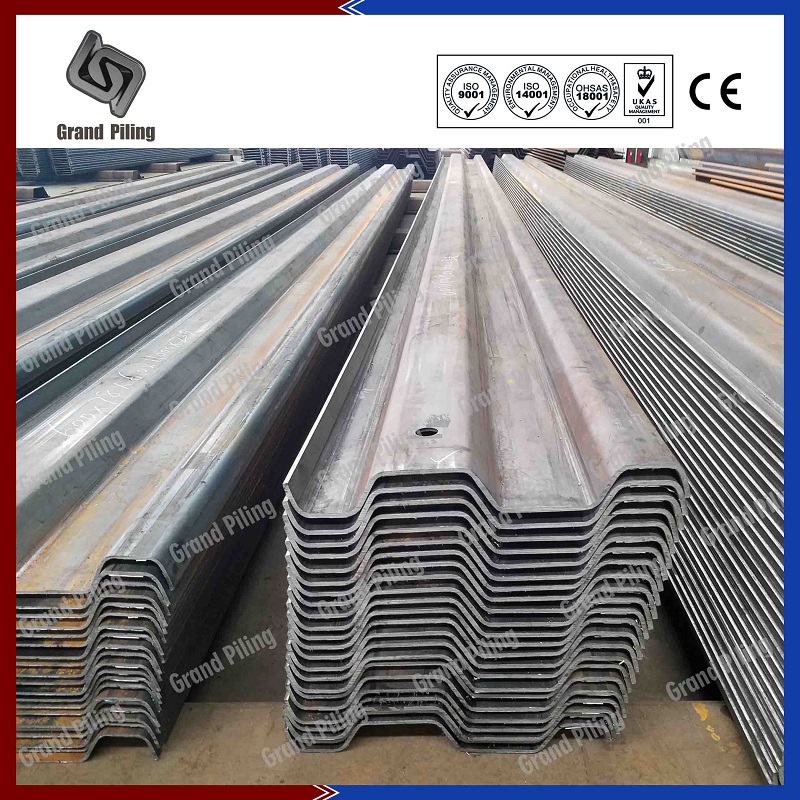

Fotos de Produtos

Estacas-prancha de Trincheira
Estacas-prancha de Trincheira
Estacas-prancha de Trincheira
Estacas-prancha de Trincheira

Estacas-prancha de Trincheira

Estacas-prancha de trincheira são projetados para suportar faces verticais de pequenas e médias escavações. Trench folhas pode ser instalada por escavadoras com Quick Release Manilha através dos orifícios lingagem no final da folha. Estacas-prancha de trincheira são conduzidos com um boné de condução, que evitar que as folhas de trincheira de danos. Extração Grampos pode proteger a folha quando extraído. Nós podemos oferecer um serviço completo, desde a trincheira design, produção e fornecimento, até escavação e extracção, condução, instalações. China estacas-pranchas são normalmente utilizados para apoiar os bancos de terra para proteger os trabalhadores e são ideais para bancos de navegação, principalmente porque força trincheira de folhas, a velocidade de instalação e flexibilidade. Produtos entalhados também pode ser usado muitas vezes, porque eles podem ser facilmente extraídos, sem qualquer deformação da forma.

Folhas trincheira aço pode ser fornecido em uma variedade de perfis e de comprimento e de aço graus. Folhas sobrepostas trincheira estão sem travas. Enquanto bloqueio trincheira folhas é como outro tipo de estacas-prancha, conectado com travas. Desde seções trincheira também são produzidos a partir de tecnologia de laminação a frio, por isso todas as seções podem ser produzidos, como seções de RC etc.



Nossas Vantagens

Ø A pilha folha de perfil Trench é uma trincheira folha de peso leve com conexão simples sobreposição. Projetado para uma rápida re-usa com baixos requisitos de resistência, tais como instalação de gasoduto
Ø Re-usos reais será determinado pelo comprimento pilha folha de trincheira, e as condições de pilha.
Ø Especialmente popular em países de médio oriente, Austrália, onde os solos não são tão difíceis. e nós podemos fazer o projeto estacas-pranchas, cálculo de folha empilhando, os custos de folha de pilha. etc para os nossos clientes





Catálogo Estacas-prancha de Trincheira

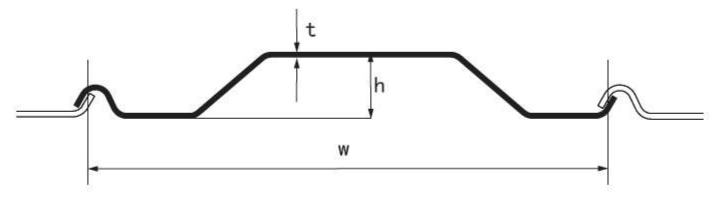

Seção Dimensões Massa Por metro de parede
Largura Altura Espessura Pilha única Parede Módulo de seção Momento de inércia
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT600-6 600 78 6 37.5 62 184 722
GPT600-7 600 79 7 44.5 74.1 232 835
GPT600-8 600 80 8 50 83 237 955
GPT600-9 600 81 9 55.53 92.55 263 1072

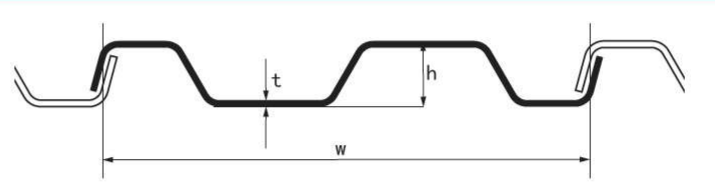

Seção Dimensões Massa Por metro de parede
Largura Altura Espessura Pilha única Parede Módulo de seção Momento de inércia
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT330-3 330 34 3 9.72 29.45 39.79 72
GPT330-3.5 330 34.5 3.5 11.34 34.36 45.72 81
GPT330-4 330 35 4 12.96 39.29 51.52 93
GPT330-4.5 330 35.5 4.5 14.53 44.04 57.16 106
GPT330-5 330 36 5 16.09 48.76 62.66 116
GPT400-5 400 49 5 18.52 46.3 83.75 208
GPT400-5.5 400 49.5 5.5 20.37 50.92 91.37 237
GPT400-6 400 50 6 22.23 55.57 98.75 256
GPT600-6 600 66 6 35.33 58.88 140.4 465
GPT600-8 600 66 8 47.10 78.5 180.99 602
GPT742-5 742 91 5 33.79 45.54 163 743
GPT742-6 742 92 6 40.9 54.66 194 896
GPT742-6.5 742 92.5 6.5 43.72 58.9 209 967
GPT742-7 742 93 7 47.03 63.4 224 1045
GPT742-7.5 742 93.5 7.5 50.3 67.8 239 1135
GPT742-8 742 94 8 53.56 72.18 254 1194
GPT800-4 800 120 4 31.4 39.25 155 933
GPT800-6 800 122 6 47.1 58.88 224 1372
GPT800-8 800 124 8 62.8 78.5 296 1827
GPT880-4 880 152 4 41.2 46.8 255 1902
GPT880-6 880 154 6 61.8 70.3 375 2851
GPT880-8 880 156 8 84.5 96.1 508 3887

Nota: Esta tabela é apenas parte dos nossos tamanhos. Temos mais de 1000 tamanhos diferentes. Nós podemos ajustar nossa máquina para produzir em qualquer largura, altura e espessura. Entre em contato conosco se seu tamanho não estiver na tabela acima.
