Introdução Âncoras Helicoidais

Âncoras helicoidais é normalmente constituída por três componentes: O eixo, lâmina e a extremidade superior, que se liga pilhas helicoidais para uma estrutura. A pilha tem parafuso do eixo chumbo, veio de prolongamento e acoplador no eixo de liderança conjunta e veio de prolongamento. As placas hélice são chamados de lâminas ou voos e são soldadas para a seção de chumbo. Dependendo do número de lâminas soldadas no eixo chumbo, engenheiros nome à âncora hélice primeiro single, double chumbo e chumbo triplo, respectivamente. As lâminas helicoidais pilha pode também ser soldado sobre o veio de prolongamento. A extremidade superior tem tanto um olho fechado para conexões de cabo ou corrente (Sem âncora parafuso chave), ou com rosca para fixar placas e nozes (um suporte helicoidal, o suporte não importa padrão, suporte de serviços leves, suporte de retrofit, ou suporte de serviço pesado pode ser utilizado em muitas aplicações, como piers impulso, piers laje, fundações profundas) A extremidade superior podem ser forjadas haste âncora olho, em variações de haste única vertente âncora, fita dupla haste de âncora, triplo cordão haste âncora, ou hastes de ancoragem dos parafusos de olho dedal , adaptador gay (disponível no adaptador de cadeia simples, adaptador de cadeia dupla, tripla vertente adaptador)
Há muitos nomes diferentes para a hélice âncora / âncora helicoidal, como pilha parafuso, âncora parafuso, pilha helicoidal, piers helicoidais, âncoras de torque, pilhas de parafuso sem-fim, âncora de torque helicoidal, hélice pilha tudo significa mesma coisa. Dependendo das aplicações das pilhas de parafuso, três termos são usados normalmente. Pier helicoidal são normalmente utilizados para serem carregados em compressão axial. Âncora helicoidal normalmente se refere a uma pilha helicoidal carregado em tensão axial. Pilha helicoidal descreve tradicionalmente uma fundação profunda, que resiste à compressão e cargas de tensão.
Âncoras helicoidais são parafusadas no chão com motores de perfuração hidráulicos poderosos. Motores de perfuração pode ser montado para mini-escavadoras de rastos ou motores de perfuração pequenos portáteis de .Compared com outro sistema de ancoragem ou sistema de pilha, âncoras helicoidais têm muitas vantagens.



Vantagens Cais Helicoidais:
1. A instalação pilha helicoidal é muito fácil. Vibração reduzida e nenhum ruído pode alcançado durante cais hélice está instalado. Não há entulhos para solos circundantes. Para fundação profunda também não é problema
2.O cais helicoidal podem ser projetados para aplicações de compressão e cargas de tensão.
3.Galvanized âncoras helicoidais têm custos mais baixos, enquanto pode durar por um longo tempo
4.Different eixo secção de ligação e veio de prolongamento pode ser escolhido. Diferentes nsa de pás helicoidais pode ser aplicada para alcançar a diferentes cargas. e suporte helicoidal, suporte de utilidade, Torch e suporte de placa, suporte de elevador, etc cap helicoidal pode ser fornecido para cumprir todas as âncoras de terra.
5.Screw pilha pode ser usado em outras âncoras ou pilhas de aço não pode ser utilizado. A pilha parafuso é ideal para áreas de acesso limitado ou espaço de trabalho restrito. E construção de buchas não é efectuada por lençol freático alto. A pilha helicoidal é removível e reutilizável.

Desde pilhas helicoidais tem tantas vantagens, eles são usados em todo o mundo por quase 200 anos.
Como tieback âncora helicoidal, pregos solo helicoidais. piers helicoidais impulso, microestacas helicoidais, sustentando, levantamento laje, cais laje, muro de contenção, sistemas de montagem solar de solo, aplicações marítimas. etc.

As estacas helicoidais são feitos de aço galvanizado. Normalmente, existem três tipos de materiais de veio: redondo âncora helicoidal eixo, praça bar âncora helicoidal e praça âncora helicoidal.



Âncoras Helicoidais Veio Redondo

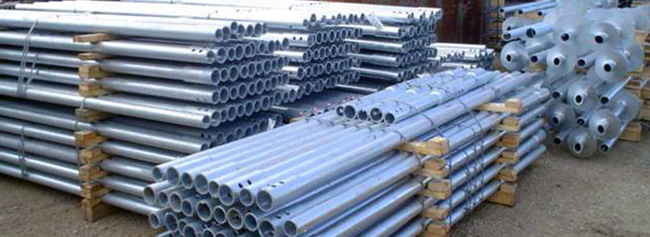

Fabricados a partir de pilhas de alta elasticidade sem costura, redondo âncora helicoidal eixo normalmente têm maior módulo de seção e capacidade de flexão. Veio cilíndrico oco pilhas helicoidais também têm sido utilizados em aplicações tanto de tensão e compressão, que é particularmente adequada para aplicações de carga de compressão, porque o cais veio cilíndrico tem uma estabilidade lateral muito superior (a força para resistir à torção e flexão), bem como tem maior capacidade de carga.

Veio Redondo Dimensões Cais Helicoidal

Tamanho do eixo OD Parede grossa Helix grosso Comprimento do fio Helix tamanho Comprimento da extensão
Inch Inch Inch   inch ft
2.375 0.19 3/8 or 1/2 3/5/7 8/10/12/14 3/5/7/10
2.875 0.203/0.217 3/8 or 1/2 3/5/7 8/10/12/14 3/5/7/10
3.50 0.254/0.300 3/8 or 1/2 3/5/7 8/10/12/14 3/5/7/10
4.50 0.290/0.337 3/8 or 1/2 3/5/7/10 8/10/12/14 3/5/7/10
5.50 0.362 3/8 or 1/2 3/5/7/10 8/10/12/14 3/5/7/10
6.625 0.562 3/8 or 1/2 3/5/7/10 8/10/12/14 3/5/7/10

Round material âncora do eixo: tubulação de alta elasticidade sem emenda, de acordo com ASTM A500 grau B.



Sólidos Praça do Eixo Helicoidais Piles



Piers sólido quadrado helicoidais de veios de hélice e vôos, pronto para ser enviado

Praça eixo helicoidal bar âncora é uma seção mais compacto em comparação com tamanhos semelhantes de piers helicoidais eixo tubular, o que significa âncoras eixo quadrado pode alcançar maior penetração do solo. Esta vantagem é realmente importante para tieback, pregos do solo, estacas-pranchas, aplicações folha pilha. Eixo quadrado estacas helicoidais sólidas também pode penetrar através ou em solos densos ou camadas da terra firme mais facilmente. Eixo quadrado âncoras helicoidais têm uma capacidade significativa de suporte de carga e são usados em ambas as aplicações de compressão e tensão.
A praça helicoidal eixo pilha sólido é feita a partir de 40Cr ou aço 45 #, galvanizado. Outras dimensões também podem ser fornecidos. A vida de um quadrado galvanizado piers helicoidais de veios serviço de bar pode ser mais de 150 anos.

Helicoidais de Veios Dimensões Cais Quadrados Sólidas:

Tamanho do eixo Chumbo eixo comprimento Lâmina tamanho Extensão do eixo comprimento
Inch ft Inch ft
1-1/2 3/5/7 8/10/12/14 3/5/7/10
1-3/4 3/5/7 8/10/12/14 3/5/7/10
2 3/5/7/10 8/10/12/15 3/5/7/10



Eixo Quadrado Cais Helicoidal
Eixo quadrado âncoras helicoidais são feitas de tubos quadrados de aço de alta resistência. Quando a tensão é a principal consideração no sistema de âncora, piers eixo quadrados são normalmente utilizados. Quadrados estacas helicoidais no eixo pode suportar mais deformação / torção antes da falha veio quadrado. Então não é tão trabalhador experiente também pode instalar também os eixos quadrados. Tubulares quadrados piers helicoidais eixo tem algumas outras vantagens sobre âncoras helicoidais eixo Round: maior tração e força de rendimento, aumento do fator de segurança, maior capacidade de torque etc ..

Helicoidais de Veios Dimensões Âncora Quadrados:

Tamanho do eixo Shaft espessura Comprimento do fio Helix tamanho Comprimento da extensão
Inch Inch ft Inch ft
2 5/16 3/5/7 8/10/12/14 3/5/7/10
2.5 5/16 or 3/8 3/5/7 8/10/12/14 3/5/7/10
3 5/16 or 3/8 3/5/7/10 8/10/12/14 3/5/7/10
4 5/16 or 3/8 or 7/16 3/5/7/10 8/10/12/14 3/5/7/10

Todos os bordos de ataque da hélice vai ser afiada e rock corte e 45 graus de modo a que as buchas terra vai estragar no solo de forma mais suave e fácil.
Todas as placas são de fábrica hélice fabricado a partir de ASTM A36 chapa laminada a quente. Galvanização estar em conformidade com a norma ASTM A153 para revestimento de zinco quente mergulhado



Helicoidais Acessórios Pilha:



Suporte helicoidal Adaptador de guy Âncora helicoidal Haste helicoidal tieback

Suporte subjacente helicoidal: Nós podemos produzir suportes de parafuso de ancoragem, suporte de apoio viga, laje suporte, suporte de serviços leves, ou outros suportes de acordo com os requisitos do projeto.
Guy adaptadores são normalmente utilizados para o eixo quadrado extensão âncora helicoidal. Guy adaptador pode estar em adaptador vertente cara solteiro, adaptador indivíduo dobro do fio, adaptador de tripla vertente. Adaptadores de Guy são galvanizados a quente para atender Especificação ASTM A153 Classe C



No-Chave Screw Anchor



No-chave Screw anchor Forjado acoplamento extensão da haste Conexão

N-chave de parafuso de âncora é uma âncora do olho forjada integrante com uma hélice soldadas ao veio. Sem buchas chave são totalmente galvanizado a quente por muito tempo resistência à ferrugem. A âncora pode ser facilmente instalado mão ou à máquina. Na haste há uma grande abertura para admitir um bar de viragem para estragar a âncora para baixo. O olho também se encaixam em um adaptador disponível para que a âncora pode ser instalado de poder. Se instalações é feito manualmente, inserir uma barra através do olho e parafuso a âncora nenhum parafuso chave de baixo, de acordo com o cara.

Sem-Chave Dimensões Screw Anchor

Descrição Âncora tamanho
Dia.
Rod Dia. e Comprimento Std. Pkg. / Pallet capacidade de retenção
(lbs. (kN)) vs classe de solo
Class 5 Class 6 Class 7
Tripleye 4" 3/4 x 54 1/100 4500 3000 1500
Tripleye 6" 3/4 x 66 1/100 6500 5000 2500
Tripleye 8" 1 x 66 1/60 11000 9000 6000
Tripleye 10" 1-1/4 x 66 1/20 13000 10000 7000
Tripleye 10" 1-1/4 x 96 1/20 13000 10000 7000
Tripleye 14" 1-1/4 x 96 1/20 16000 15000 12000
Tripleye 15" 1-1/4 x 96 1/24 19000 17000 14000
Thimbleye 4" 3/4 x 54 1/100 4500 3000 1500
Thimbleye 6" 3/4 x 66 1/100 6500 5000 2500
Thimbleye 8" 1 x 66 1/60 11000 9000 6000

Outros tamanhos também estão disponíveis mediante solicitação.
