Pilhas rolamento flange de largura

A HP Pilares de abas largas são pilhas de rolamentos especiais com a mesma espessura de flange e web. Pesos de perfis laminados são computados na base de que um pé cúbico de aço pesa 490 lbs. Pesos foram calculados com dimensões teóricas e arredondado para o próximo libra. Os raios de filetes e bordas arredondadas são susceptíveis de alteração durante o processo de laminação devido a rolar desgaste. As dimensões listadas pilha de rolamento geralmente permitem usar estes variações. Sem limite para o comprimento da pilha, devido a uma adaptação fácil para as condições do solo por splicing. As seções podem ser entregues em todos os graus de aço padrão após acordo.

Pilha rolamento HP é vigas estruturais dimensionalmente quadrados que são conduzidos no chão para aplicações fundação profunda. Rolando e corte tolerâncias mostradas neste catálogo estão em conformidade com a norma ASTM A6 / A6M. Tonelagem mínima de 50 toneladas, para as seções HP220 * 57,2; 260; 400 * 75-87,3 * 122-231 seção derivado e qualidade. Excelente durabilidade; numerosas experiências para pilhas totalmente incorporados mostraram uma taxa de corrosão que tende para zero. Montes de rolamento de aço são fabricados e projetados para transferir cargas estruturais para esses solos de boa rolamento.
Rolando formas envolve fatores como desgaste roll, vestir rolo subseqüente, e variações de temperatura, que causam dimensões reais para variar ligeiramente das dimensões publicados, dentro das tolerâncias admissíveis ASTM. Os filetes foram incluído no cálculo da massa e das propriedades. Controle da capacidade pilha rolamento de aço por medição da recusa na condução.

Perfis estruturais distribuídos pela Arcelor estacas-prancha são rolados para estar em conformidade com a mais recente especificação ASTM Structural Steel. Estacas portantes deste tipo são usados em todo o mundo para as fundações profundas de várias estruturas: moradias, construções industriais, pontes. H-Piles também são usados em conjunto com estacas-prancha para adicionar rigidez lateral e resistência à flexão onde as cargas exceder a capacidade de sozinho estacas-prancha.



Dimensões:
Em conformidade com a norma moinho

Tolerâncias:
EN 10034: 1993

Condição da superfície:
De acordo com a EN 10163-3: 2004, classe C, uma subclasse

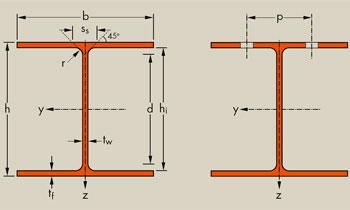

Seção Massa (G) Dimensões Área aço (A) Perímetro Momento de inércia Secção módulo
h b tw tf y-y z-z y-y z-z
kg/m mm mm mm mm cm2 m cm4 cm4 cm3 cm3
HP 220 * 57.2 57,2 210 224,5 11 11 72,9 1,265 5729 2079 545,6 185,2
HP 260 * 87.3 87,3 253 267 14 14 111,2 1,505 12590 4455 994,9 333,7
HP 260 *7 5 75 249 265 12 12 95,54 1,493 10650 3733 855,1 281,7
HP 305 * 110 110 307,9 310,7 15,3 15,4 140,2 1,8 23560 7709 1531 495
HP 305 * 126 126 312,3 312,9 17,5 17,6 161 1,813 27410 9002 1755 577,2
HP 305 * 149 149 318,5 316 20,6 20,7 190 1,832 33070 10910 2076 688,8
HP 305 * 180 180 326,7 319,7 24,8 24,8 229,3 1,857 40970 13550 2508 847,4
HP 305 * 186 186 328,3 320,9 25,5 25,6 237 1,861 42610 14140 2596 879,3
HP 305 * 223 223 337,9 325,7 30,3 30,4 285 1,891 52700 17580 3119 1081
HP 305 * 88 88 301,7 307,8 12,3 12,4 111,6 1,782 18420 5984 1221 387,3
HP 305 * 95 95 303,7 308,7 13,3 13,3 121,7 1,788 20040 6529 1320 425,1
HP 320 * 103 103 307 306 14 14 131 1,764 22050 6704 1437 438,2
HP 320 * 117 117 311 308 16 16 149,5 1,776 25480 7815 1638 507,5
HP 320 * 147 147 319 312 20 20 186,9 1,8 32670 10160 2048 651,3
HP 320 * 184 184 329 317 25 25 234,5 1,83 42340 13330 2574 841,2
HP 320 * 88.5 88,5 303 304 12 12 112,7 1,752 18740 5634 1237 370,6
HP 360 * 109 109 346,4 371 12,8 12,9 138,9 2,123 30630 10990 1769 590,7
HP 360 * 133 133 352 373,8 15,6 15,7 168,5 2,14 37980 13680 2158 725,3
HP 360 * 152 152 356,4 376,0 17,8 17,9 193,8 2,153 43970 15880 2468 842,3
HP 360 * 174 174 361,4 378,5 20,3 20,4 221,7 2,169 51010 18460 2823 973,5
HP 360 * 180 180 362,9 378,8 21,1 21,1 229,5 2,173 53040 19140 2923 1011
HP 360 * 84.3 84,3 340 367 10 10 107,3 2,102 23190 8243 1364 449,2
HP 400 * 122 122 348 390 14 14 155,9 2,202 34770 13850 1998 710,3
HP 400 * 140 140 352 392 16 16 178,6 2,214 40270 16080 2288 820,2
HP 400 * 158 158 356 394 18 18 201,4 2,226 45940 18370 2581 932,4
HP 400 * 176 176 360 396 20 20 224,3 2,238 51770 20720 2876 1047
HP 400 * 194 194 364 398 22 22 247,5 2,25 57760 23150 3174 1163
HP 400 * 213 213 368 400 24 24 270,7 2,262 63920 25640 3474 1282
HP 400 * 231 231 372 402 26 26 294,2 2,274 70260 28200 3777 1403
