Tipo III estacas-prancha de Aço

O design de Tipo III estacas-prancha de Aço realizada de acordo com os requisitos de BS5950-1. O efeito da deformação da parede é conhecida por reduzir o momento na pilha devido à redistribuição de tensões no solo. Esta redução pode ser substancial se a deformação é grande. Parede projeto Cálculos Reports, e um fator estrutural de 1,2 para condições estáticas e de 1,1 para as condições sísmicas mantida.

Todos os tipos 3 estacas pranchas engrenar em conjunto com quaisquer outras seções da gama quente Arcelor rolou com exceção de pilhas web retas. O factor de redução, ηd, definido como a razão entre o momento reduzido ao momento teórico sob condição rígida é determinada empiricamente com o auxílio de um diagrama. Estacas-pranchas SP-III são normalmente fornecidos sem manipulação buracos.Se requerido, podem ser proporcionados como ilustrado a seguir na linha de centro da secção.

Na determinação da capacidade estrutural necessário, utilizou-se o limite de elasticidade do material completo.
Capacidade dos componentes da parede principal foi, então, comparada com as cargas determinadas em retenção. Todos SP-3 pilha de folha podem ser interligados uns com os outros, exceto o tipo FSP, NS-SP, SKSP, TSP, GSP. Escreva ISP, JSP, KSP, NKSP JFE, JFESP são 400x125x13 dimensões .. Para redução momento aço pilha é permitido desde que o material é elástico e vai desviar sob o carregamento lateral. Portanto, a solução travessa rígida dado acima irá resultar em mais do projeto que poderia ser por uma grande margem, às vezes.

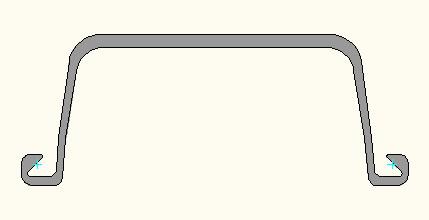

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
400 125 13 76.4 60 150 16800 1340
