PZC e PZ Estacas-prancha de Aço

PZ e PZ CEstacas pranchas são também chamados de Larssen Estacas pranchas, usado principalmente nos EUA. Alguns países médios americanos também preferem essas seções.

Larssen estacas-pranchas tem sido amplamente utilizado na transformação de águas e ao longo das zonas costeiras de infra-estrutura. O desenvolvimento da China econômica ocorrerá wiht a série de mega-projectos, ao mesmo tempo, da China ferroviária de alta velocidade, linhas ferroviárias interurbanas, a construção de State Road tráfego da estrada, tudo precisa de fundações e ensecadeiras. No estado natural de brita (tamanho de partícula inferior a 20 milímetros), areia, silte, etc., capacidade de suporte de fundação em 100KN / m2 seguinte condições geológicas, laminados a quente estacas-pranchas de aço pode ser conduzido até 30 vezes

Hot estacas-pranchas de aço laminadas a usar uma folha fina (espessura comum 8 milímetros ~ 14 milímetros), para rolar formando processamento da máquina. O seu baixo custo de produção eo preço é barato, controle de comprimento também é mais flexível. Mas os métodos de processamento simples e a mesma espessura de todas as estacas-pranchas, também resultam em dimensões transversais aumentados e não pode optimizar a quantidade de aço.

De acordo com a situação real do projeto, o cliente pode selecionar a seção transversal mais econômico e razoável, otimizar o projeto de engenharia, economia de material de 10-15% em comparação com o desempenho, reduzindo o custo de construção.

Especificações de estacas-pranchas PZC.



Designação Por Seção Única Por pé de parede
 seção Largura nominal parede
profundidade
(Altura)
Espessura da Web Flange
espessura
Peso por pé Momento de inércia seção Modulus Peso por pé  Momento de inércia seção Modulus
in. in. in. in. lbs/ft in.4 in.3 lbs/ft2 in4/ft in3/ft
PZC"12 27.88 12.52 0.335 0.335 46.4 326.6 52.0 20.0 140.6 22.4
PZC"13 27.88 12.56 0.375 0.375 50.4 353.0 56.2 21.7 152.0 24.2
PZC"14 27.88 12.60 0.420 0.420 55.0 382.7 60.5 23.7 164.8 26.0
PZC"17 25.00 15.21 0.335 0.335 46.4 492.9 64.5 22.3 236.6 31.0
PZC"18 25.00 15.25 0.375 0.375 50.4 532.2 69.8 24.2 255.5 33.5
PZC"19 25.00 15.30 0.420 0.420 55.0 576.5 75.2 26.4 276.7 36.1
PZC"26 27.88 17.70 0.525 0.600 73.9 994.3 112.4 31.8 428.1 48.4

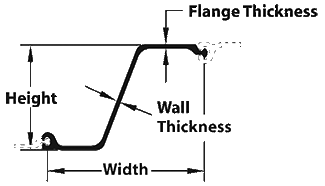

  largura altura espessura   peso   seção Modulus   Momento de inércia   revestimento Área
seção     Flange Rede pilha parede     ambos Os Lados superfície da parede
in. in. in. in. lb./ft lb./ft.sq. in.cu./ft. in.qu/ft. ft.sq./foot
of
single
ft.sq./ft.sq.
PZ22 22 9 0.375 0.375 40.3 22 18.1 84.38 4.48 1.22
PZ27 18 12 0.375 0.375 40.5 27 30.2 184.2 4.48 1.49
PZ35 22.64 16.1 0.6 0.5 66 35 48.5 361.2 5.37 1.42
PZ40 19.69 14.9 0.6 0.5 65.6 40 60.7 490.8 5.37 1.64
