NS-SP Estacas pranchas

Estacas-prancha NS-SP são produzidas por Nippon e Sumitomo fabricantes de metais e tem três secções principais, U folha tipo de pêlo, tipo chapéu estacas-pranchas e estacas-pranchas straight web. NS-SP estacas-prancha têm muitos perfis mais utilizados, como-SP-tipo NS ⅠA, Ⅱ, IIA, Ⅲ, ⅢA, Ⅳ, ⅤL, ⅥL, ⅡW, ⅢW, ⅣW. No ambiente marinho, o material é susceptível de corrosão, especialmente em climas quentes. A zona de respingo (entre água baixa média eo limite superior de contacto onda) e áreas perto da linha de lama são mais vulneráveis à corrosão.

A tonelagem total fornecida foi de 541 toneladas. Sapatos Pilha foram instalados em todas as pilhas parede principal, devido às condições de condução difíceis. Os tirantes foram fornecidos pela Arcelor e Thyssencrupp sob a orientação e design. As hastes fornecidos foram M47mm de aço grau 950/1050 a 3,0 metros em centros de 15.0 metro de comprimento. Tirantes foram envoltos em fita Denso antes da instalação.

Revestimentos de protecção, tais como betume ou de aço são recomendados. Estruturas de controle de inundações fluviais e defesa chapa de aço empilhando tem sido tradicionalmente usada para o apoio ea protecção das margens dos rios, bloqueio e eclusa de construção e protecção contra inundações. NS-SP Folha de pilha pode ser ser conduzido através de água fazer pilhas a escolha óbvia.

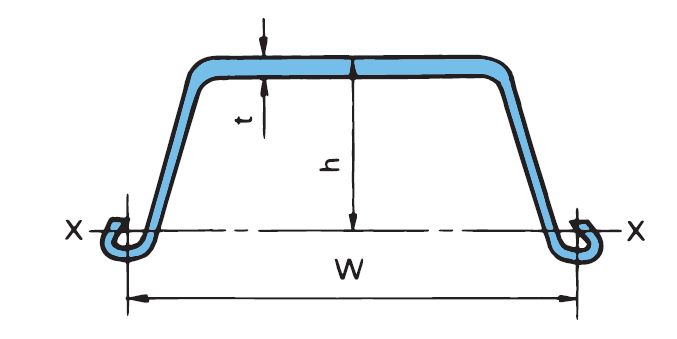

L tipo Estaca prancha

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-ⅠA 400 85 8 45.21 35.5 88.8 4500 529
NS-SP-Ⅱ 400 100 10.5 61.2 48 120 8740 874
NS-SP-IIA 400 120 9.2 55.01 43.2 108 10600 880
NS-SP-Ⅲ 400 125 13 76.4 60 150 16800 1340
NS-SP-ⅢA 400 150 13.1 74.4 58.4 146 22800 1520
NS-SP-Ⅳ 400 170 15.5 97 76.1 190 38600 2270
NS-SP-ⅤL 500 200 24.3 133.8 105 210 63000 3150
NS-SP-ⅥL 500 225 27.6 153 120 240 86000 3820
NS-SP-ⅡW 600 130 10.3 78.7 61.8 103 13000 1000
NS-SP-ⅢW 600 180 13.4 104 81.6 136 32400 1800
NS-SP-ⅣW 600 210 18 135.3 106 177 56700 2700
NS-SP-SX10 600 130 10.3 78.7 61.8 103 13000 1000
NS-SP-SX18 600 180 13.4 104 81.6 136 32400 1800
NS-SP-SX27 600 210 18 135.3 106 177 56700 2700

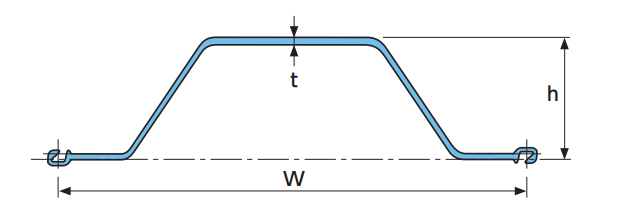

Tipo Hat estacas-prancha

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-10H 900 230 10.8 110.0 86.4 122.2 10500 902
NS-SP-25H 900 300 13.2 144.4 113 160.4 24400 1610
NS-SP-45H 900 368 15 187.0 147 207.8 45000 2450
NS-SP-50H 900 370 17 212.7 167 236.3 51100 2760

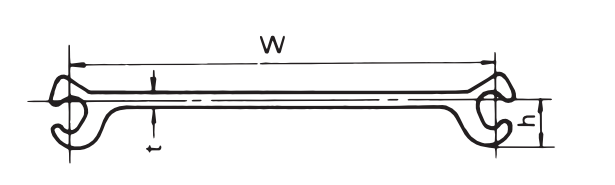

Tipo reto web estacas-prancha

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
NS-SP-FL 500 44.5 9.5 78.57 61.7 123 396 157.1
NS-SP-FXL 500 47.0 12.7 98.36 77.2 154 570 196.7
